Roofline Model —— 性能优化方向的理论指导

在优化 GPU 或 CPU 程序时,时常会有疑问:

  • 为什么我的代码跑不快

  • 是算法太复杂

  • 还是显存带宽不够

  • 我的优化到头了吗,我的代码还有多大的优化空间**。**

Roofline Model 提供了一个简洁的物理框架,将硬件的限制与软件的行为联系起来,帮助开发者确定优化的方向。

核心公式:性能的物理边界

Roofline 模型认为程序的性能受限于两个主要因素:

  1. 峰值算力 (Peak GFLOPS):硬件每秒能处理的最大浮点运算次数。

  2. 峰值带宽 (Peak Bandwidth):硬件每秒能从内存搬运的最大字节数。

程序的实际性能 \(P\) 可以用以下公式描述:

\[P = \min(\text{Peak GFLOPS}, \text{Operational Intensity} \times \text{Peak Bandwidth})\]

关键概念:算术强度 (Operational Intensity)

这是衡量算法特性的核心指标。

  • 定义:程序中每从内存读取/写入 1 字节数据,所进行的浮点运算次数(单位:FLOPs/Byte)。

  • 计算方式

  • \(\text{OI} = \frac{\text{Total Floating Point Operations}}{\text{Total Bytes Accessed}}\)

如果你的 OI 很低(如向量加法),性能通常受限于带宽;如果 OI 很高(如密集矩阵乘法),性能则受限于算力

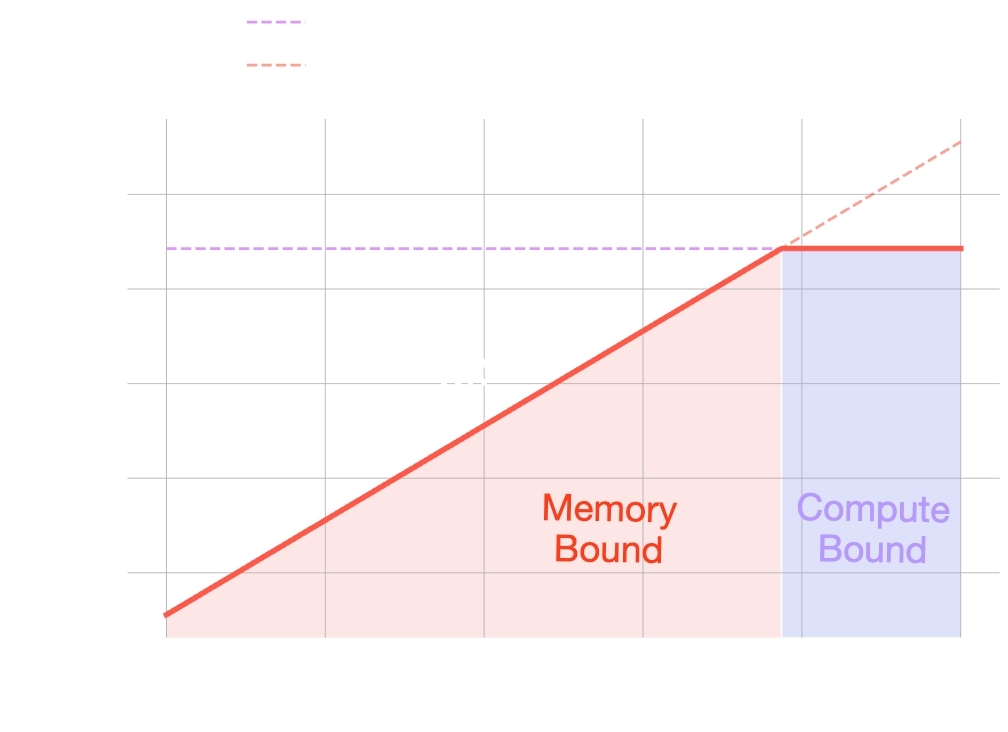

图像解读:斜率与平台

x轴为OI,y轴为性能 P。

Roofline 图由两个部分组成:

  • 斜坡 (Bandwidth-Bound):此时性能随算术强度线性增长。优化手段应集中在减少内存访问、利用缓存或使用更高效的访问模式。

  • 平台 (Compute-Bound):此时算术强度已经足够高,硬件计算单元已经饱和。优化手段应集中在指令级并行 (ILP)、向量化 (SIMD) 或减少计算指令。

  • 拐点 (Ridge Point):斜坡与平台的交点。它代表了要达到硬件峰值性能所需的最小算术强度

实践分析

硬件参数获取(以 RTX 4000 Ada 为例)

在分析前,需查阅硬件规格:

  • Peak FP32 Performance: 26.7 TFLOPS

  • Memory Bandwidth: 360 GB/s

  • 计算拐点: 26700 GFLOPS / 360 GB/s = 74 FLOPs/Byte

    • 结论:如果你的代码每读 1 字节数据进行的运算少于 74 次,你就永远无法跑满显卡的算力。

实战案例分析

  • 向量加法 y = a + x

    • 2 次读 + 1 次写 = 12 字节;1 次加法运算。

    • OI = 1/ 12 = 0.08。

    • 处于极左侧的斜坡区,属于典型的带宽受限

  • 矩阵乘法 (GEMM)

    • 随着矩阵规模 N 增大,运算量量级为 O(N^3),访存量量级为 O(N^2)。

    • OI = O(N)。

    • 随着 N 增大,OI 快速向右移动,最终进入计算受限区。

Roofline model的局限性

模型指明了优化方向。但实践中,如果计算控制流复杂(如分支较多),内存访问的pattern复杂等场景。导致硬件性能难以被发挥到极致,这会导致Roofline model方法估计的性能上限是一个很宽松的上界。
