分布式训练/推理

单卡优化关注的是同一张 GPU 内部的数据移动:能不能少访问 HBM,能不能把中间结果留在 shared memory 或 register 里,能不能让 tensor core 吃饱。多 GPU 训练把问题放大了一层:参数、梯度、optimizer state 和 activation 不一定放得进一张卡;即使放得进,也可能需要更多 GPU 来缩短训练时间。此时真正要算清楚的不只是 FLOPs,还有哪些状态被复制、哪些状态被切分,以及每一步需要跨 GPU 搬多少字节。

这一讲的核心可以概括成一句话:并行训练是在 compute、memory 和 communication 之间重新分账。数据并行把 batch 切开,但参数和 optimizer state 仍然复制;张量并行把层的宽度切开,但每层之间要频繁交换 activation;流水线并行把层的深度切开,但要处理 micro-batch 和 pipeline bubble。理解这些策略之前,先要把通信原语和硬件层级放进同一个心智模型里。

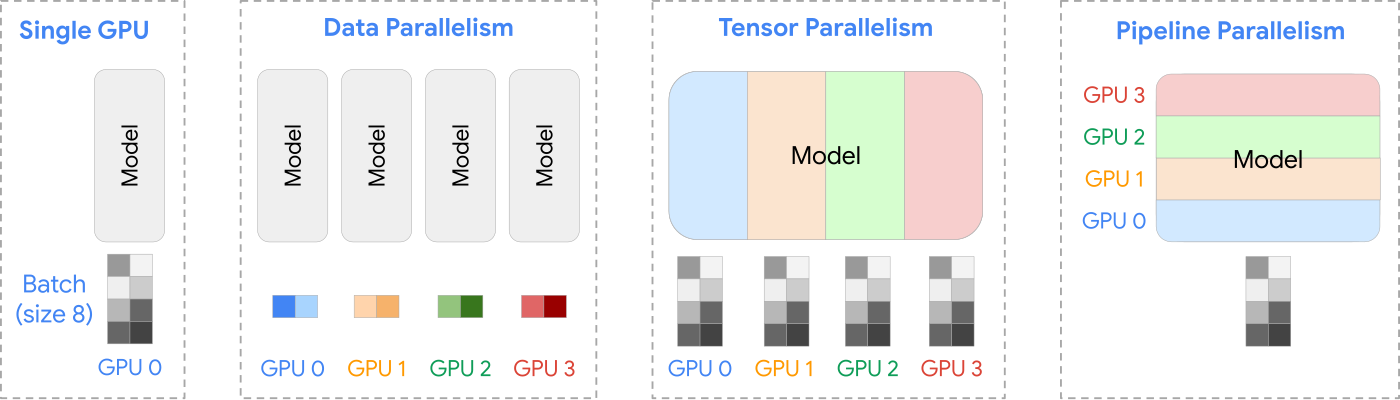

图:数据并行、流水线并行和张量并行的分工方式。FSDP 仍属于数据并行,但把模型状态也切成 shard。

从单卡到多卡:瓶颈从 HBM 扩展到互联

多 GPU 系统仍然遵循同一个基本原则:计算单元很快,数据离计算越远越贵。单卡内,最快的是 L1 cache、shared memory 和 register,远一些是 HBM;多卡以后,还要经过 NVLink、NVSwitch、PCIe、InfiniBand 或 Ethernet。通信成本可以粗略写成:

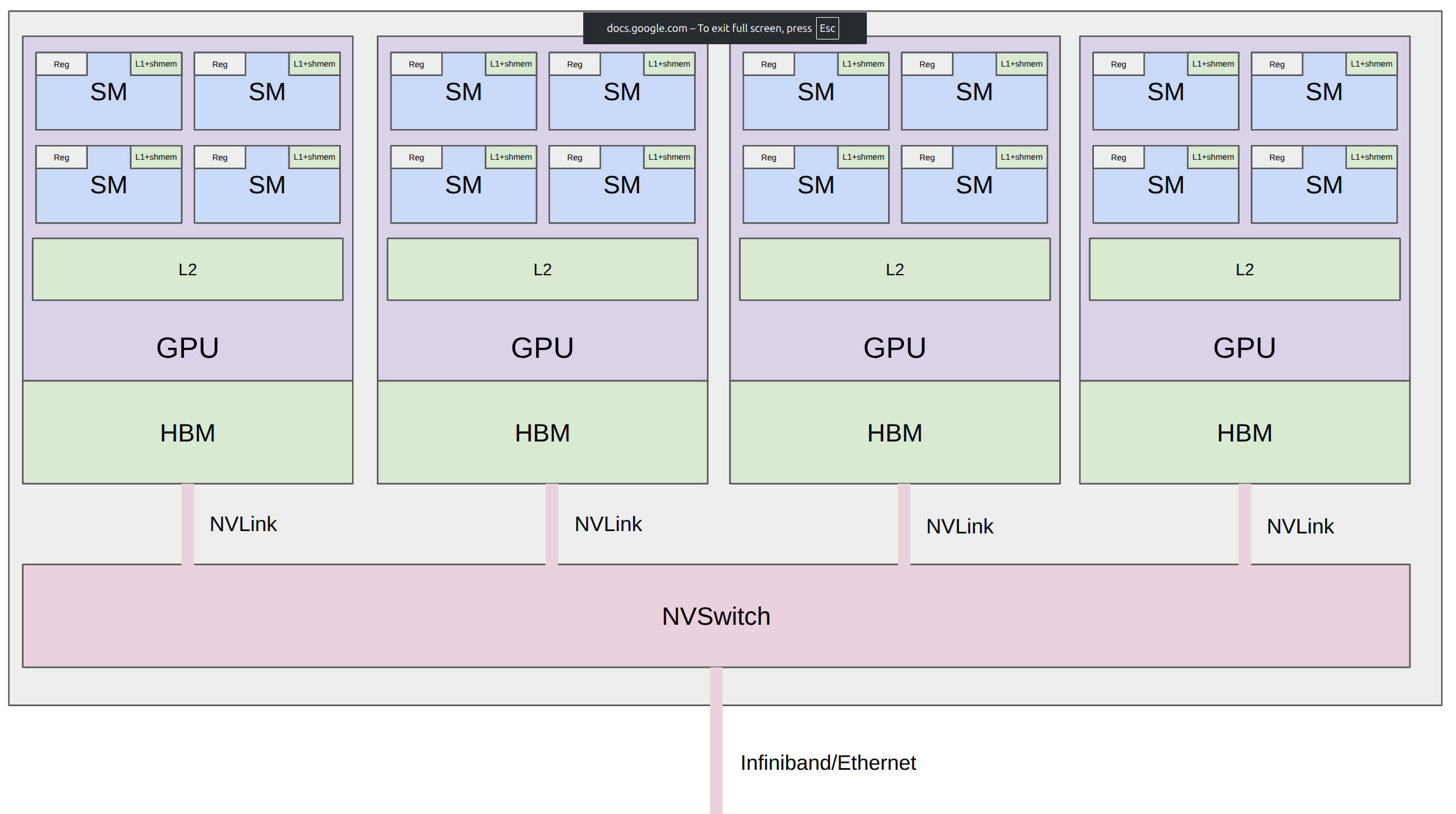

配图可以把这个层级看得更直观:单节点内 GPU 通过 NVLink/NVSwitch 互联,跨节点时再进入 InfiniBand 或 Ethernet 这类更慢的网络路径。

图:单节点多 GPU 与跨节点网络层级。

\[T_{\mathrm{comm}}\approx \alpha+\frac{\mathrm{bytes}}{\mathrm{bandwidth}}\]

其中 \(\alpha\) 是一次通信的固定延迟,后半项是数据量除以链路带宽。大张量通信时带宽项主导,小张量高频通信时延迟项也会很明显。这就是为什么并行策略不能只看“每张卡算多少 FLOPs”,还要看“每层、每步、每个 micro-batch 要通信多少次”。

层级

典型位置

量级直觉

优化含义

shared memory / L1

单 GPU、单 SM 附近

最快、容量小

适合 tile、partial sum、kernel fusion

HBM

单 GPU 显存

B200 量级可到 \(8\ \mathrm{TB/s}\)

单卡 kernel 的主要内存账本

NVLink / NVSwitch

单节点多 GPU

B200 NVLink 5.0 量级约 \(1.8\ \mathrm{TB/s}\)

适合高频张量并行通信

InfiniBand

跨节点 GPU

量级约 \(0.05\ \mathrm{TB/s}\)

适合较粗粒度的同步和分片策略

Ethernet

普通跨机器网络

传统设置可能只有 \(200\ \mathrm{MB/s}\) 量级

需要尽量减少高频通信

因此,多卡训练不是简单把一份 PyTorch 代码扔到多张 GPU 上。一个可扩展实现必须回答三个问题:每个 rank 持有哪些 tensor;每一步哪些 tensor 要跨 rank 同步;这些同步发生在 NVLink 域内,还是要跨节点走更慢的网络。

通信原语:rank、world size 和 collective operations

分布式程序里,一张 GPU 或一个进程通常叫一个 rank;总 rank 数叫 world size,记作 \(p\)。collective operation 描述的是多个 rank 共同参与的通信模式。它比手写点对点 send/recv 更高层,因为运行时可以根据真实拓扑选择更好的路径。

下面的 rank 图可以先固定术语:rank 是参与通信的单个执行者,world size 是这个通信组里的执行者数量。

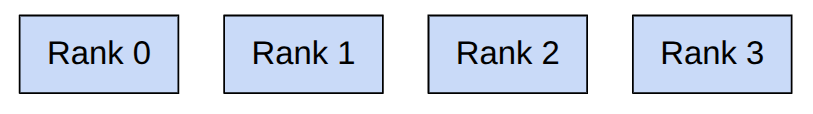

图:rank 与 world size 的基本关系。

原语

语义

训练里的直觉用途

broadcast

一个 rank 的 tensor 复制到所有 rank

rank 0 读取 checkpoint 后同步给其他 rank

scatter

一个 rank 把 tensor 切片分发给多个 rank

理解 reduce-scatter 的基础

gather

多个 rank 的切片收集到一个 rank

理解 all-gather 的基础

reduce

多个 rank 的 tensor 做 sum、min、max 等归约,结果到一个 rank

聚合梯度或指标

all-gather

gather 的结果发给所有 rank

参数分片后,前向前拼出完整参数

reduce-scatter

先 reduce,再把结果切片分给各 rank

梯度求和后只保留本 rank 负责的分片

all-reduce

reduce 的结果出现在所有 rank

DDP 中同步所有 rank 的梯度

all-to-all

每个 rank 都向每个 rank 发送不同切片

MoE 中把 token 路由到对应专家所在 rank

以 all-reduce 为例,令第 \(r\) 个 rank 上的输入向量为 \(x_r\),sum all-reduce 的输出是:

\[y=\sum_{r=0}^{p-1}x_r\]

关键是每个 rank 最终都得到同一个 \(y\)。如果输入分别是:

\[x_0=[0,1,2,3],\quad x_1=[1,2,3,4],\quad x_2=[2,3,4,5],\quad x_3=[3,4,5,6]\]

那么 all-reduce 后每个 rank 都拿到:

\[y=[6,10,14,18]\]

reduce-scatter 则只保留归约结果的一片。还是上面的输入,rank 0 到 rank 3 分别得到 \([6]\)、\([10]\)、\([14]\)、\([18]\)。再接一个 all-gather,又会回到每个 rank 都拥有 \([6,10,14,18]\)。所以一个非常重要的等价关系是:

\[\operatorname{all_reduce}=\operatorname{reduce_scatter}+\operatorname{all_gather}\]

这个拆法不是只为了记术语。DDP 选择 all-reduce,是因为每个 rank 都保留完整参数;FSDP/ZeRO 更关心显存,所以常把完整状态切成分片,需要时 all-gather,用完后 reduce-scatter,把存储压力从“每卡一整份”变成“每卡一部分”。

PyTorch distributed:代码里真正发生了什么

在 PyTorch 里,collective operations 通过 torch.distributed 暴露出来。GPU 场景通常使用 nccl backend,CPU 或无 CUDA 场景可以用 gloo。初始化时需要让所有进程知道 master 地址、端口、自己的 rank 和 world size:

def setup(rank: int, world_size: int):
    os.environ["MASTER_ADDR"] = "localhost"
    os.environ["MASTER_PORT"] = "15623"

    if torch.cuda.is_available():
        dist.init_process_group("nccl", rank=rank, world_size=world_size)
    else:
        dist.init_process_group("gloo", rank=rank, world_size=world_size)

一个最小的 collective 示例会在每个 rank 上各自执行同一段函数。all-reduce 会原地修改 data,reduce-scatter 需要单独的 output buffer,all-gather 又把每个 rank 的小片收回到完整向量:

data = tensor([0., 1, 2, 3], device=cuda_if_available(rank)) + rank
dist.all_reduce(tensor=data, op=dist.ReduceOp.SUM, async_op=False)

input = torch.arange(world_size, dtype=torch.float32, device=cuda_if_available(rank)) + rank
output = torch.empty(1, device=cuda_if_available(rank))
dist.reduce_scatter_tensor(output=output, input=input, op=dist.ReduceOp.SUM, async_op=False)

input = output
output = torch.empty(world_size, device=cuda_if_available(rank))
dist.all_gather_into_tensor(output_tensor=output, input_tensor=input, async_op=False)

NCCL 的职责是把这些高层 collective 翻译成 GPU 之间的底层通信。它会探测节点、交换机、NVLink、PCIe 等拓扑,选择数据路径,并发起 GPU kernel 来发送和接收数据。这里的重点是:通信不是 CPU for 循环搬 tensor,而是由运行时和 GPU 通信库共同组织的一套数据移动计划。

跨节点时还会遇到 CPU 是否参与的问题。普通 Ethernet 路径通常要经过 CPU:数据拷到 kernel socket buffer,构造 TCP 包,再放进 NIC ring buffer。RDMA 则允许一端设备直接读写另一端设备内存,绕过 CPU 参与;InfiniBand 原生支持 RDMA,RoCE 则是在 Converged Ethernet 上实现类似能力。对大模型训练来说,这些网络细节会直接反映到 collective 的延迟和带宽上。

带宽怎么核算:看 duration 之前先看 bytes

通信 benchmark 不能只看某次 all-reduce 跑了几毫秒,还要知道这几毫秒里理论上移动了多少字节。示例分析 all-reduce 的有效带宽如下:

\[s=\operatorname{element_size}(x)\cdot\operatorname{numel}(x)\]
\[\mathrm{sent_bytes}=2s(p-1)\]
\[B_{\mathrm{allreduce}}=\frac{2s(p-1)}{p\cdot t}\]

其中 \(p\) 是 world size,\(t\) 是单次 collective 的观测耗时。公式里的 \(2\) 来自 send 和 receive 两个方向;分母里的 \(p\) 是把所有 rank 的耗时合并成总传输时间的估算口径。

size_bytes = data.element_size() * data.numel()
sent_bytes = size_bytes * 2 * (world_size - 1)
total_duration = world_size * duration
bandwidth = sent_bytes / total_duration

reduce-scatter 的输入在每个 rank 上是 world_size x num_elements,它只把归约结果的一片留在本 rank,所以代码里的估算是:

\[B_{\mathrm{rs}}=\frac{s_{\mathrm{input}}(p-1)}{p\cdot t}\]
data_bytes = input.element_size() * input.numel()
sent_bytes = data_bytes * (world_size - 1)
total_duration = world_size * duration
bandwidth = sent_bytes / total_duration

在 \(p=4\)、\(\operatorname{num_elements}=100\cdot1024^2\) 的一次运行里,stdout 给出了这样的结果:

collective

rank 0

rank 1

rank 2

rank 3

读法

all-reduce 时间

1.60 ms

1.50 ms

1.38 ms

1.38 ms

所有 rank 都要完成同步,尾部 rank 会影响 step

all-reduce 带宽

366 GB/s

390 GB/s

426 GB/s

425 GB/s

链路和拓扑已被 NCCL 优化,但仍是实打实的数据移动

reduce-scatter 时间

2.61 ms

2.47 ms

2.39 ms

2.39 ms

操作语义不同,不能只拿绝对时间直接比

reduce-scatter 带宽

450 GB/s

475 GB/s

490 GB/s

490 GB/s

按数据量归一化后,看到的是相近量级的通信能力

这个 benchmark 的价值不是得出某个固定数字,而是建立一个工程习惯:分布式训练慢了,先把通信的 tensor shape、dtype、参与 rank 数和频率写成账本,再判断瓶颈是在计算、HBM、NVLink 还是跨节点网络。

数据并行:切 batch,复制模型

数据并行是最直接的训练扩展方式。给定一个 batch:

数据并行的图示可以读成“横向切样本,纵向复制模型”:每个 rank 拿到不同 mini-batch shard,但拥有同一套层参数。

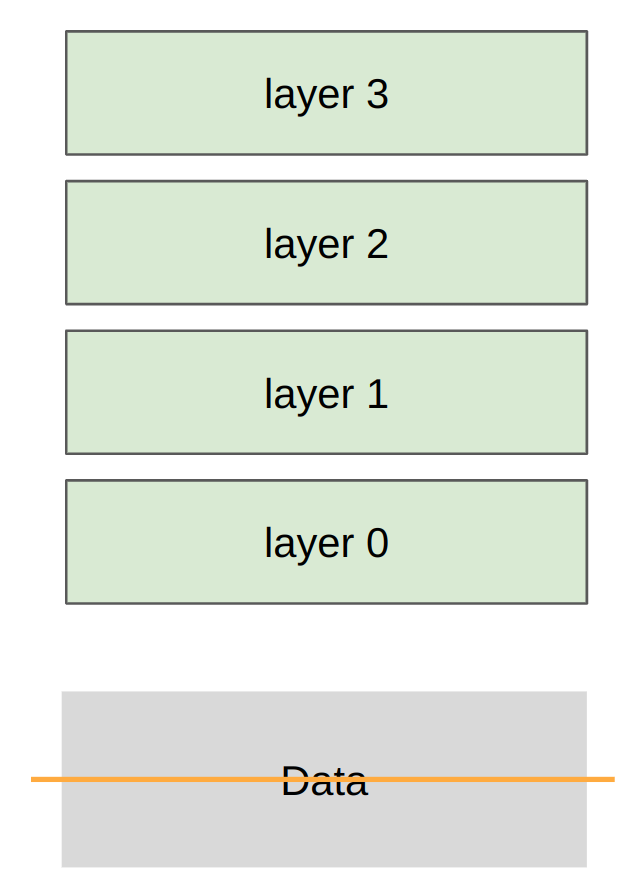

图:数据并行按 batch 维切分,每个 rank 复制完整模型。

\[X\in\mathbb{R}^{B\times d}\]

用 \(p\) 个 rank 训练时,第 \(r\) 个 rank 处理:

\[X_r=X\left[\frac{rB}{p}:\frac{(r+1)B}{p},:\right]\in\mathbb{R}^{(B/p)\times d}\]

每个 rank 都持有完整参数 \(\theta\) 和自己的 optimizer state。前向和反向在本地 batch 上计算,因此本地 loss 可以不同;关键是反向之后把梯度平均:

\[g=\frac{1}{p}\sum_{r=0}^{p-1}\nabla_{\theta}L_r\]

所有 rank 用同一个 \(g\) 做 optimizer step,参数就能保持一致。

训练 loop 和单卡几乎一样,唯一多出来的关键步骤是对每个参数的 gradient 做 all-reduce:

loss.backward()

for param in params:
    dist.all_reduce(tensor=param.grad, op=dist.ReduceOp.AVG, async_op=False)

optimizer.step()

这也是 DDP 的本质:每张卡都算一小块数据,但在参数更新前把梯度同步成一致。它的优点是简单、吞吐扩展直接;缺点也很清楚,参数、梯度和 optimizer state 没有被省掉。对 AdamW 来说,除了参数本身,还要维护一阶矩和二阶矩,显存压力会很快超过一张卡的容量。

复制模型之后,真正要优化的是梯度同步

数据并行(Data Parallelism,DP)把全局 batch 切给多个 worker;分布式数据并行(Distributed Data Parallel,DDP)是它的同步复制实现,在每个 worker 上保留完整模型和优化器状态。world size 是进程组中的 worker 总数,global rank 是其中一个 worker 的唯一编号;跨节点时还要区分同一节点内的 local rank。单机“一进程一卡”时两者数值常相同,多机时却不能混用。GPU 通信通常使用 NCCL,CPU 本地调试可以使用 Gloo。

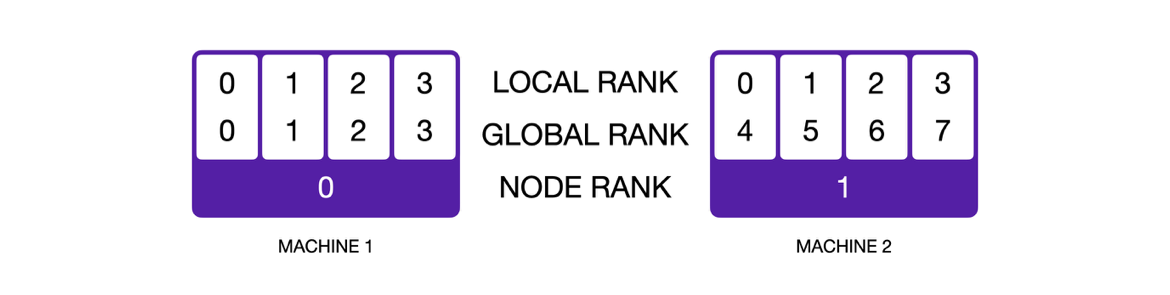

图 5:两节点、八进程时 global rank、local rank 与 node rank 的关系。原图来源于 Lightning distributed communication 文档;

设全局批包含 \(B\) 个样本,使用 \(N_{DP}\) 个 rank,并假设各 rank 的本地 batch 等大、loss 采用相同的归约方式。每个 rank 处理 \(B/N_{DP}\) 个互不重叠的样本,独立完成前向与反向,得到局部梯度。随后 all-reduce 汇总这些梯度,并按 world size 归一化为样本级全局平均梯度,使每个 rank 拿到相同结果;只要初始参数一致,之后各自执行同样的优化器更新,模型就继续保持同步。若各 rank 的有效样本数或 token 数不同,则不能直接做 rank 平均,而要按实际贡献数加权。

Ring all-reduce 的带宽账

先考虑一个忽略链路延迟、只看出口带宽的理想模型。共有 \(N\) 个设备,每个设备出口带宽为 \(W\) 字节/秒,需要归约的完整张量大小为 \(S\) 字节。

reduce-scatter 让每个 rank 从一份完整输入出发,跨 rank 对对应元素做归约,并最终只保留归约结果的一个分片;all-gather 则反过来,让每个 rank 从一个不同分片出发,最终拼出完整张量。

Ring reduce-scatter 经历 \(N-1\) 轮;每轮每个设备发送 \(S/N\) 字节,因此:

\[T_{RS}=\frac{N-1}{N}\frac{S}{W}.\]

Ring all-gather 具有相同的轮数和字节量:

\[T_{AG}=\frac{N-1}{N}\frac{S}{W}.\]

把两者串起来即可实现 all-reduce:

\[T_{AR}=2\frac{N-1}{N}\frac{S}{W}.\]

这个式子揭示了一个重要事实:设备数增大时,每张卡的本地计算会因批切分而持续减少,但对一份完整模型梯度的通信字节不会同比消失。最终,训练会从计算受限转向通信受限。

最朴素的 DDP 在反向全部结束后,对每个参数梯度单独执行 all-reduce。它有两个问题:调用次数多,每次都有固定开销;而且通信完全暴露在反向之后。

把全部梯度扁平化后一次 all-reduce,可以减少调用开销,却必须等最后一个梯度产生才开始通信。另一端是:为参数注册反向 hook,某个梯度一就绪便发起异步 all-reduce,并在优化器更新前等待所有 handle。这样能把通信藏在后续反向计算之下,但过多小消息又可能让调用开销与链路利用率恶化。

这形成了一个不能只凭直觉决定的取舍:全量合并优先减少调用次数,逐参数异步则优先提前通信。哪一种更快,取决于参数张量大小分布、反向计算时序和通信系统的实际开销,必须在相同训练配置下测量。

判断重叠是否有效,也不能只看“异步 API 已经调用”。必须在时间线上确认通信 kernel 与反向 kernel 确实并行,并观察反向结束后仍裸露多少通信尾巴。

DDP 模型训练示例

基于分布式数据并行(DDP)进行训练:每个进程负责一个 rank,各自拿到同一份 memmap 数据、在各自设备上做前向/反向,并在需要时进行梯度同步与参数更新。

总体流程:

  • 进程初始化与随机种子。

  • 数据加载:训练/验证数据用 np.load(…, mmap_mode=”r”) 打开为只读内存映射,避免把整个 .npy 一次性读入内存。

  • 模型初始化:使用上面章节实现的模块构建 Transformer,并进行 DDP(model) 包装。

  • 优化器选择:多卡用 ShardedOptimizer(…, AdamW,…)(参数/状态可能做了切分),单卡直接用

torch.optim.AdamW(llm/training.py:118-llm/training.py:132)。

以下ShardedOptimizer 封装了 DDP 训练细节:实现梯度的broadcast (也可以直接使用all-reduce):

class ShardedOptimizer(Optimizer):
    def __init__(
        self, params: Iterable[Dict], optimizer_cls: Type[Optimizer], **kwargs: Any
    ):
        if dist.is_initialized():
            self.rank = dist.get_rank()
            self.world_size = dist.get_world_size()
        else:
            self.rank = 0
            self.world_size = 1

        self._optimizer_cls = optimizer_cls
        self._optimizer_kwargs = kwargs

        self.optimizer: Optimizer

        super().__init__(params, kwargs)

    def add_param_group(self, param_group: Dict[str, Any]) -> None:
        full_params = list(param_group["params"])

        sharded_params = []
        for i, param in enumerate(full_params):
            if i % self.world_size == self.rank:
                sharded_params.append(param)

        sharded_param_group = {k: v for k, v in param_group.items() if k != "params"}
        sharded_param_group["params"] = sharded_params

        if not hasattr(self, "optimizer"):
            self.optimizer = self._optimizer_cls(
                [sharded_param_group], **self._optimizer_kwargs
            )
        else:
            self.optimizer.add_param_group(sharded_param_group)

        super().add_param_group(param_group)

    def _average_gradients(self) -> None:
        if self.world_size == 1:
            return

        backend = dist.get_backend()
        for group in self.param_groups:
            for p in group["params"]:
                if p.grad is not None:
                    if backend == "nccl":
                        dist.all_reduce(p.grad.data, op=dist.ReduceOp.AVG)
                    else:
                        dist.all_reduce(p.grad.data, op=dist.ReduceOp.SUM)
                        p.grad.data /= self.world_size

    def _synchronize_parameters(self) -> None:
        if self.world_size == 1:
            return

        for group in self.param_groups:
            for i, p in enumerate(group["params"]):
                owner_rank = i % self.world_size
                dist.broadcast(p.data, src=owner_rank)

    @torch.no_grad()
    def step(
        self, closure: Optional[Callable] = None, **kwargs: Any
    ) -> Optional[float]:
        self._average_gradients()

        loss = self.optimizer.step(closure, **kwargs)

        self._synchronize_parameters()

        return loss

    def zero_grad(self, set_to_none: bool = False) -> None:
        for group in self.param_groups:
            for p in group["params"]:
                if p.grad is not None:
                    if set_to_none:
                        p.grad = None
                    else:
                        if p.grad.grad_fn is not None:
                            p.grad.detach_()
                        else:
                            p.grad.requires_grad_(False)
                        p.grad.zero_()

    def state_dict(self) -> Dict[str, Any]:
        return self.optimizer.state_dict()

    def load_state_dict(self, state_dict: Dict[str, Any]) -> None:
        self.optimizer.load_state_dict(state_dict)

FSDP (Fully Sharded Data Parallel)

FSDP,也就是 fully-sharded data parallelism,可以理解成对数据并行的一个更激进修正:数据仍然按 batch 维度切,但模型状态不再每卡完整复制,而是沿设备维度切成 shard。真正执行某一层时,再临时把该层参数 gather 出来;反向传播拿到梯度后,再把梯度 reduce-scatter 回各自负责的 shard。这样做没有改变训练的数学目标,却改变了状态常驻显存和通信发生的位置。

可以带着以下2个问题来学习:普通 data parallel 到底复制了什么,ZeRO/FSDP 为什么能省显存。

显存账:不同数据并行的局限性

普通 DP 的问题可以用一行账本说明。令模型参数个数为 \(\Psi\)。如果只看 float32 参数、Adam 的一阶矩和二阶矩,那么每个参数至少有 3 份 float32 状态:

\[\text{memory}_{\mathrm{params+Adam}}\approx 3\cdot 4\cdot\Psi=12\Psi\ \text{bytes}\]

对于 \(\Psi=10^9\) 的模型,这部分就是约 12GB,而且在普通 DP 里每张卡都要完整保存。混合精度训练时,常见账本还会包括 bfloat16 参数、bfloat16 梯度、float32 master weights,以及 Adam 的两个 float32 moments:

\[\text{memory}_{\mathrm{mixed}}\approx (2+2+4+8)\Psi=16\Psi\ \text{bytes}\]

这里的关键不是常数到底选 12 还是 16,而是复制方式:普通 DP 的 per-device 模型状态仍然是 \(O(\Psi)\)。加设备只会增大全局 batch 和总算力,不会让单卡上的模型状态变小。

ZeRO/FSDP 的思路是把这些状态分级切掉:

策略

每张卡常驻状态

省显存来自哪里

新增通信直觉

普通 DP

参数、梯度、optimizer state 都复制

只切 batch,不切模型状态

每 step 做梯度 all-reduce / pmean

ZeRO-1

optimizer state 分片

Adam moments 和 master weights 不再全复制

optimizer update 前后需要同步对应状态

ZeRO-2

optimizer state 和 gradients 分片

梯度也不再全复制

梯度规约后直接分散到 owner shard

ZeRO-3 / FSDP

参数、梯度、optimizer state 都分片

模型状态理论上接近按 \(N_d\) 均摊

每个 module 前 all-gather 参数,反向后 reduce-scatter 梯度

在理想化模型里,ZeRO-3/FSDP 的常驻模型状态可以从 \(16\Psi\) 降到近似:

\[\text{memory}_{\mathrm{FSDP}}\approx \frac{16\Psi}{N_d}+\text{temporary all-gather buffers}\]

最后这一项不能忽略。FSDP 不是把完整模型永远消失掉,而是把“完整参数”变成分层、分时、临时出现的 buffer。省显存来自常驻状态分片;额外成本来自前向/反向周围的通信和可能的重算。

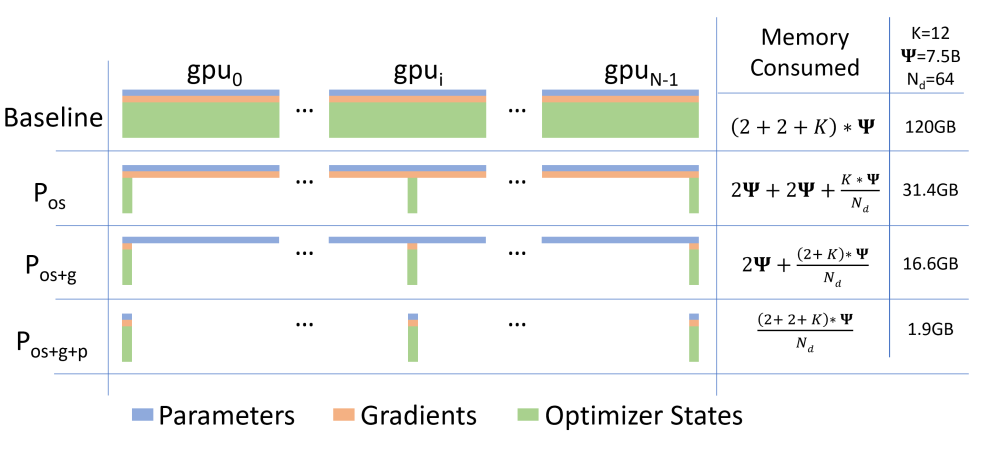

图:ZeRO/FSDP 按阶段切分 optimizer state、gradient 和 parameter,核心目标是降低每张卡的常驻模型状态。

FSDP 的执行顺序:常驻 shard,计算前 gather,反向后 scatter

把一层线性层的权重写成 \(W\in\mathbb{R}^{m\times n}\)。如果沿第一个维度把它切到 \(N_d\) 张卡,每张卡常驻的是:

\[W_i\in\mathbb{R}^{(m/N_d)\times n}\]

但普通线性层前向仍然希望看到完整 \(W\)。因此在 module 执行前,设备间做一次 all-gather:

\[W=\operatorname{all_gather}(W_1,\ldots,W_{N_d})\]

然后每张卡用自己的 data shard 执行前向和反向。反向得到完整梯度 \(\nabla W\) 后,不再让每张卡都保留完整梯度,而是做 reduce-scatter:先把不同数据分片贡献的梯度规约起来,再把属于每张卡的梯度 shard 发回去:

\[\nabla W_i=\operatorname{reduce_scatter}\left(\frac{1}{N_d}\sum_{r=1}^{N_d}\nabla W^{(r)}\right)_i\]

这就是 FSDP 相比普通 DP 多出来的核心通信:普通 DP 是“所有卡都有完整参数,所以只需要同步完整梯度”;FSDP 是“每张卡只保留参数 shard,所以每次用参数前要临时还原,用完后梯度也只回到 owner shard”。

FSDP 省的是显存,买单的是通信和复杂度

FSDP 最值得记住的直觉是:它把普通 DP 里每卡复制的 \(O(\Psi)\) 模型状态,改成接近 \(O(\Psi/N_d)\) 的常驻 shard;但每次执行被包裹的 module 时,都要为当前层付出参数 all-gather,并在反向路径上付出 reduce-scatter。它不是免费加速器,而是显存和通信之间的交换。

选择 FSDP 时可以按这几个问题判断:

  1. 单卡显存是否主要被参数、梯度和 optimizer state 占住。如果瓶颈其实是 activation,FSDP 需要和 remat、activation checkpointing 或 sequence/context parallel 一起考虑。

  2. 参数 shard 的粒度是否合适。太细会让通信启动开销变高;太粗会让 all-gather 后的临时完整参数峰值变高。

  3. 设备互联是否足够支撑频繁 collective。节点内 NVLink/NVSwitch 和跨节点网络的效果会很不一样。

  4. 是否需要与 mixed precision 配合。把通信参数压到 bfloat16 可以降低带宽压力,但要确认参数精度和 optimizer state 的策略一致。

  5. 是否能做等价性验证。FSDP 的第一版最好先和普通 DP 在小模型、小 batch 上对齐 metrics、参数和 optimizer state。

如果把 DP、FSDP、TP、PP 放在一起看,FSDP 的定位会更清晰:它没有把单个矩阵乘法拆到多卡上,也没有把网络层切成流水线 stage;它主要解决的是“模型状态太大,不能在每张卡上复制”的问题。真正的大模型训练通常会把 FSDP 和其他并行方式组合起来:FSDP 切状态,tensor parallel 切单层算子,pipeline parallel 切层,activation checkpointing 控制中间激活,最后再根据硬件拓扑调通信 overlap。

张量并行:切宽度,每层都要通信

数据并行和 FSDP 主要回答“batch 和模型状态怎么在多卡之间分账”。张量并行回答的是另一个问题:如果单层矩阵乘法本身就太宽,或者希望把同一层的 dense compute 分到多张卡上,应该怎样切矩阵、切 activation,并在层与层之间补上必要通信。

张量并行属于 model parallelism。它不是让不同设备处理不同样本,而是让不同设备处理同一个样本的不同 feature slice。这样一来,设备之间不能只在 step 末尾同步梯度,而是常常要在每一层附近交换 activation 或 partial result。因此它通常依赖高速互联,例如 TPU interconnect、NVLink 或 NVSwitch,并且更常放在单节点或同一高速互联域内使用。

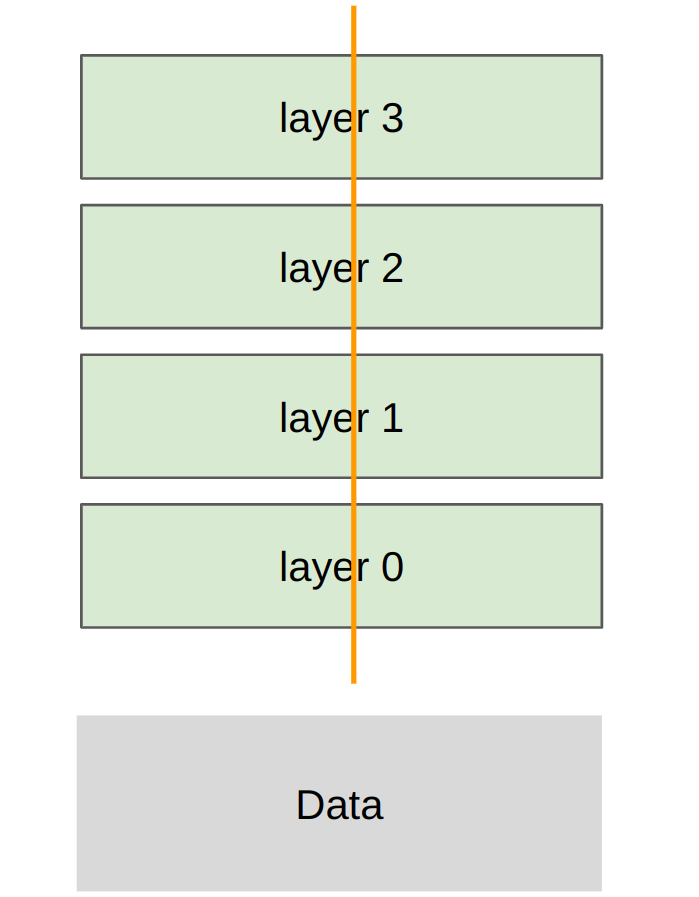

图:张量并行按层内宽度切分,局部输出需要 all-gather 拼回完整 activation。

\[W\in\mathbb{R}^{d\times d}\]

可以按输出维切成 \(p\) 片:

\[W=[W_0,W_1,\ldots,W_{p-1}],\qquad W_r\in\mathbb{R}^{d\times(d/p)}\]

每个 rank 计算自己的局部输出:

\[Y_r=XW_r\in\mathbb{R}^{B\times(d/p)}\]

然后通过 all-gather 把所有 \(Y_r\) 拼回完整 activation:

\[Y=\operatorname{concat}(Y_0,Y_1,\ldots,Y_{p-1})\in\mathbb{R}^{B\times d}\]

建设\(d=1024\)、\(p=4\),每个 rank 只持有输出宽度为 \(256\) 的局部参数。但每一层之后都要通信 activation,这就是张量并行对高速互联特别敏感的原因。

data = data.to(cuda_if_available(rank))
batch_size = data.size(0)
num_dim = data.size(1)
local_num_dim = int_divide(num_dim, world_size)

params = [get_init_params(num_dim, local_num_dim, rank) for layer in range(num_layers)]

x = data
for layer in range(num_layers):
    x = x @ params[layer]
    x = F.gelu(x)

    activations = [
        torch.empty(batch_size, local_num_dim, device=cuda_if_available(rank))
        for _ in range(world_size)
    ]
    dist.all_gather(tensor_list=activations, tensor=x, async_op=False)
    x = torch.cat(activations, dim=1)

这段实现故意只写了 forward pass,但通信形状已经足够说明问题:数据没有被切 batch,每个 rank 都看到完整 batch;参数按宽度切了,单卡参数下降;作为代价,层与层之间必须反复 all-gather activation。对于 Transformer 里的 MLP 或 attention projection,张量并行常常能减少单卡权重压力,但它要求 NVLink/NVSwitch 这类高速互联,否则通信会吃掉并行收益。

核心问题:矩阵乘法该切输入,还是切输出

先看一个线性层。为了便于说明,把 batch 维放在最后,写成:

\[y=Ax,\qquad A\in\mathbb{R}^{d_y\times d_x},\quad x\in\mathbb{R}^{d_x\times B},\quad y\in\mathbb{R}^{d_y\times B}\]

如果有 \(p\) 个 model-parallel 设备,张量并行希望每张卡只持有一部分 \(A\),也只计算一部分中间结果。难点是 hidden feature 通常不是互相独立的:下一层往往需要完整输入,或者至少需要按照约定的维度分片。因此每个线性层都要选择一种通信策略。

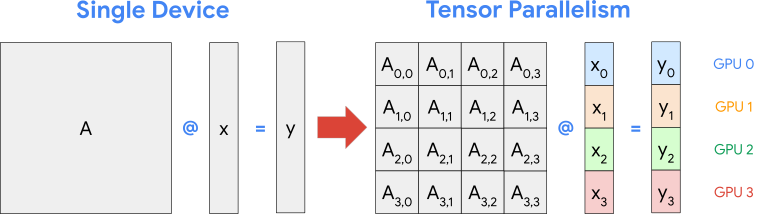

图:张量并行线性层的基本设置,权重和 activation 都需要明确切分方向。

第一种是 gather strategy。每张卡先拿到完整输入 \(x\),权重按输出维切分:

\[\begin{split}A=\begin{bmatrix}A_0\\A_1\\\vdots\\A_{p-1}\end{bmatrix},\qquad A_r\in\mathbb{R}^{(d_y/p)\times d_x}\end{split}\]

第 \(r\) 张卡计算自己的输出 shard:

\[y_r=A_r x,\qquad y_r\in\mathbb{R}^{(d_y/p)\times B}\]

这时通信发生在输入侧:如果进入该层的 \(x\) 本来是按 feature 切开的,就需要先通过 all-gather 拼成完整输入。好处是输出天然保持切分状态,适合把一个较小输入投影到更大的 hidden dimension。

第二种是 scatter strategy。每张卡只持有输入的一段 \(x_r\),权重按输入维切分:

\[A=\begin{bmatrix}A_0 & A_1 & \cdots & A_{p-1}\end{bmatrix},\qquad A_r\in\mathbb{R}^{d_y\times(d_x/p)}\]

第 \(r\) 张卡先算出对完整输出的局部贡献:

\[\tilde y^{(r)}=A_r x_r,\qquad \tilde y^{(r)}\in\mathbb{R}^{d_y\times B}\]

然后所有设备对这些 partial outputs 做求和,并把结果再按输出维分散到各个设备:

\[y_j=\left[\sum_{r=0}^{p-1}\tilde y^{(r)}\right]_j\]

这一步可以理解成 reduce 和 scatter 的组合:先把各卡 partial result 加起来,再只把输出的某个 slice 留在当前设备上。

选择 gather 还是 scatter 的核心标准,是通信量。gather 主要通信输入 activation,规模大约和 \(d_xB\) 成正比;scatter 主要通信输出 activation,规模大约和 \(d_yB\) 成正比。Transformer MLP 里第一层通常是 \(D\rightarrow 4D\),输入比输出小,所以适合 gather;第二层是 \(4D\rightarrow D\),输出比输入小,所以适合 scatter。这样中间那个 \(4D\) 的大 activation 可以一直留在 model axis 上分片,不必在 MLP 内部反复拼成完整张量。

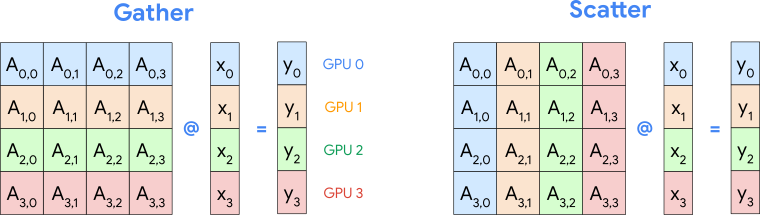

图:gather 与 scatter 两种线性层张量并行策略,对应不同的通信位置。

MLP block:第一层 gather,第二层 scatter

Transformer 风格的 MLP 通常包含两次线性变换:先扩宽,再压回原 hidden size。简化写法是:

\[x\in\mathbb{R}^{D\times B}\rightarrow h\in\mathbb{R}^{rD\times B}\rightarrow y\in\mathbb{R}^{D\times B}\]

其中 \(r\) 是 expansion factor,常见值是 \(4\)。如果每层都把完整 activation 拼出来再切回去,通信会很重。更好的组合是:

  1. 第一层用 gather strategy:通信较小的 \(D\) 维输入,每张卡只生成 \(rD/p\) 的 hidden shard。

  2. 非线性函数在本地 hidden shard 上执行,不需要通信。逐元素激活不会混合 feature,所以天然适合分片。

  3. 第二层用 scatter strategy:每张卡用自己的 \(rD/p\) hidden shard 计算对 \(D\) 维输出的贡献,然后通过 psum_scatter 得到输出 shard。

这样一来,MLP block 的通信集中在两端,中间最大的 hidden activation 不需要完整 materialize 到每张卡上。

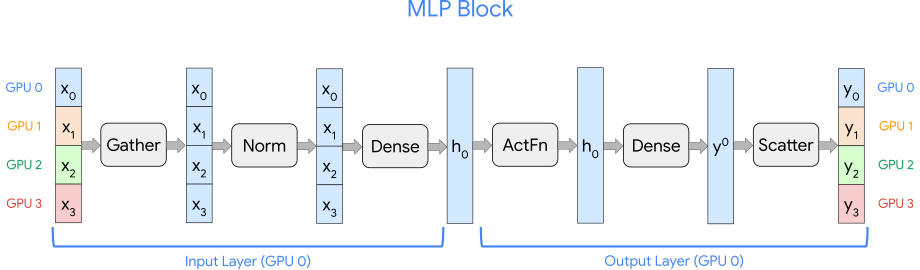

图:MLP block 中第一层 gather、第二层 scatter,让扩宽后的 activation 保持分片。

class TPMLPBlock(nn.Module):
    config: ConfigDict
    train: bool

    @nn.compact
    def __call__(self, x: jax.Array) -> jax.Array:
        tp_size = jax.lax.psum(1, self.config.model_axis_name)
        input_features = x.shape[-1]

        x = TPDense(
            dense_fn=functools.partial(
                MLPBlockInput,
                config=self.config,
                features=self.config.hidden_size * self.config.mlp_expansion // tp_size,
            ),
            model_axis_name=self.config.model_axis_name,
            tp_mode="gather",
            name="input",
        )(x)

        x = TPDense(
            dense_fn=functools.partial(
                MLPBlockOutput,
                config=self.config,
                features=input_features * tp_size,
            ),
            model_axis_name=self.config.model_axis_name,
            tp_mode="scatter",
            kernel_init_adjustment=tp_size**-0.5,
            name="output",
        )(x)
        return x

这里的 input_features * tp_size 很容易看错。进入 block 的 x 已经是按 model axis 切过的局部 feature shard,所以本地看到的 input_features 不是全局 \(D\),而是 \(D/p\)。scatter 层为了产生全局输出维度的 partial contribution,需要把 features 写回 \(D\),也就是 input_features * tp_size;随后 psum_scatter 再把输出切回 \(D/p\)。

完整模型里,输入层、主体 MLP、输出层对通信的需求不完全一样。输入通常已经在每个 model-parallel 组内复制好了,所以第一层可以使用 gather 模式但跳过 all-gather。输出层则相反:分类 loss 需要完整 logits,所以输出层先用 scatter 方式计算 partial contribution。

这里也暴露了一个限制:如果输出维很大,例如语言模型里的词表维 \(V\),把完整 logits 复制到所有 model devices 上会变贵。这个简化分类器可以这样做,但大语言模型通常还要对 LM head、loss 或 vocab 维度做更细的并行化处理。

小结:TP 省的是单层宽度压力,代价是高频 activation 通信

张量并行最适合的场景,是单层矩阵乘法或 hidden width 太大,单卡很难承载参数、activation 或 compute 峰值。它把一层内的工作拆到多张卡上,避免 pipeline parallel 的 bubble,也比单纯 FSDP 更能降低单层算子的局部压力。

但 TP 的通信频率更高。普通 DP/FSDP 的大通信通常按 step 或 module 边界出现;TP 的通信可能出现在每个线性层的输入侧或输出侧。于是选择 TP 时,不能只问“参数是不是变少了”,还要问:

  1. 当前层的输入维和输出维谁更大,应该通信 \(d_xB\) 还是 \(d_yB\)。

  2. 中间大 activation 能否保持 sharded,不在 block 内部反复 all-gather。

  3. model axis 是否位于高速互联域内,跨节点做高频 TP 往往不划算。

  4. 输出层、loss、softmax 这类需要完整维度的地方,是否会重新形成新的瓶颈。

  5. 如果再叠加 FSDP,哪些参数 leaf 沿 model axis 切,哪些 optimizer state 沿 data axis 切,spec 必须能解释清楚。

张量并行的核心不是“把模型切成几份”这么笼统,而是逐层决定矩阵乘法切哪一维:gather strategy 按输出维切权重、先拼输入;scatter strategy 按输入维切权重、先算 partial output 再 reduce-scatter。Transformer MLP 里常见的组合是第一层 gather、第二层 scatter,让最大的扩展维 activation 保持在 model axis 上分片。

流水线并行:切深度,用 micro-batch 减少空泡

流水线并行沿网络深度切分:rank 0 持有前几层,rank 1 持有后几层,以此类推。

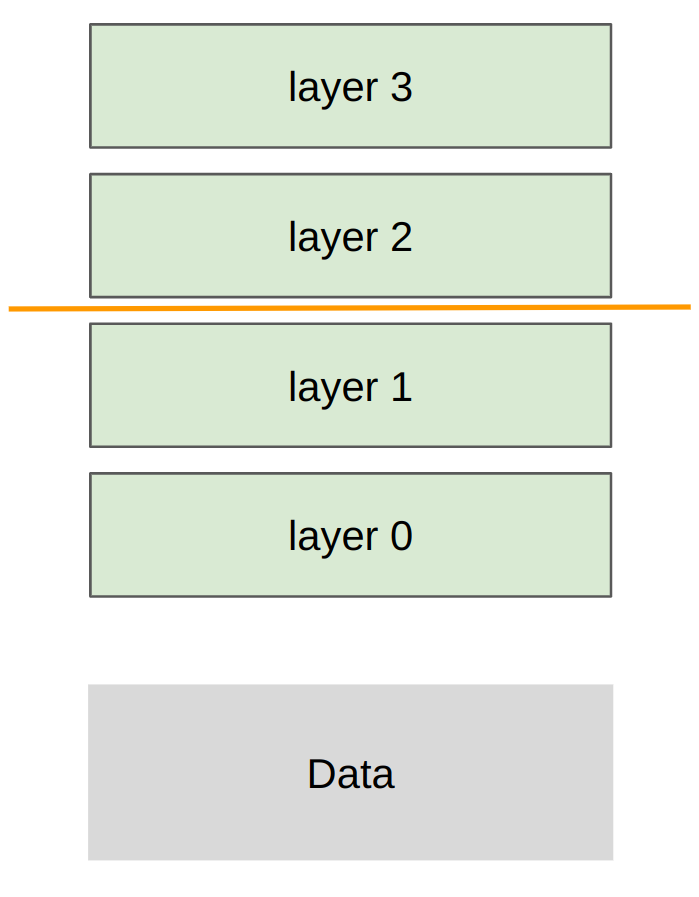

图:流水线并行按层深度切分,用 micro-batch 让多个 stage 同时工作。

一个完整 batch 如果直接从 rank 0 跑到 rank \(p-1\),前面的 rank 做完后会空等,后面的 rank 刚开始也会空等。常见做法是把 batch 再切成 \(M\) 个 micro-batch:

\[B_{\mathrm{micro}}=\frac{B}{M}\]

在只看前向的简化模型里,流水线需要 \(M+p-1\) 个时间片处理完 \(M\) 个 micro-batch,所以设备利用率的粗略直觉是:

\[U\approx\frac{M}{M+p-1}\]

\(M\) 越大,fill 和 drain 阶段的空泡越容易被摊薄;但 micro-batch 太小(M太大)也可能带来 kernel 效率下降、调度开销上升和 activation 管理复杂度增加。

假设使用 \(p=2\)、\(L=4\)、\(M=4\)。每个 rank 持有 2 层,batch size 是 \(128\),所以每个 micro-batch 是 \(32\) 条样本。rank 0 计算完自己的局部层后,把 activation 发给 rank 1:

local_num_layers = int_divide(num_layers, world_size)
local_params = [
    get_init_params(num_dim, num_dim, rank)
    for layer in range(local_num_layers)
]

micro_batch_size = int_divide(batch_size, num_micro_batches)
if rank == 0:
    micro_batches = data.chunk(chunks=num_micro_batches, dim=0)
else:
    micro_batches = [
        torch.empty(micro_batch_size, num_dim, device=cuda_if_available(rank))
        for _ in range(num_micro_batches)
    ]

for x in micro_batches:
    if rank - 1 >= 0:
        dist.recv(tensor=x, src=rank - 1)

    for param in local_params:
        x = x @ param
        x = F.gelu(x)

    if rank + 1 < world_size:
        dist.send(tensor=x, dst=rank + 1)

流水线并行的优势是参数按层分布,跨 rank 通信的是边界 activation,不需要每一层都把所有 rank 的局部结果拼回完整宽度。它可以比张量并行更适合较慢的跨节点互联。代价是调度复杂:要减少 pipeline bubble,通常还要做 forward/backward 的交错、通信计算重叠、activation 生命周期管理,以及更细致的 micro-batch 策略。

没有 micro-batch 时,空泡从哪里来

设一个 12 层 Transformer 被切到 4 个设备上,每个 stage 持有连续 3 层。前向沿 \(S_0\rightarrow S_1\rightarrow S_2\rightarrow S_3\) 传播 activation,反向沿相反方向传递梯度。参数显存约按 stage 数分摊,而且流水线本身在 model axis 上只需让相邻 stage 交换 activation 及其梯度;完整训练还可能包含 data-parallel 梯度同步与指标集合通信。相较于每层都交换 partial result 的张量并行,这种流水线边界通信更适合跨节点互联。

问题在于依赖关系没有消失。处理单个完整 batch 时,\(S_1\) 必须等 \(S_0\),\(S_2\) 又必须等 \(S_1\)。填充阶段后面的设备没有输入,排空阶段前面的设备已经无事可做;时间图中的大片空白就是 pipeline bubble。

下图把四个 stage 的等待关系展开:彩色块是有效前向、反向或参数更新,灰色区域代表设备没有可执行的依赖就绪任务。

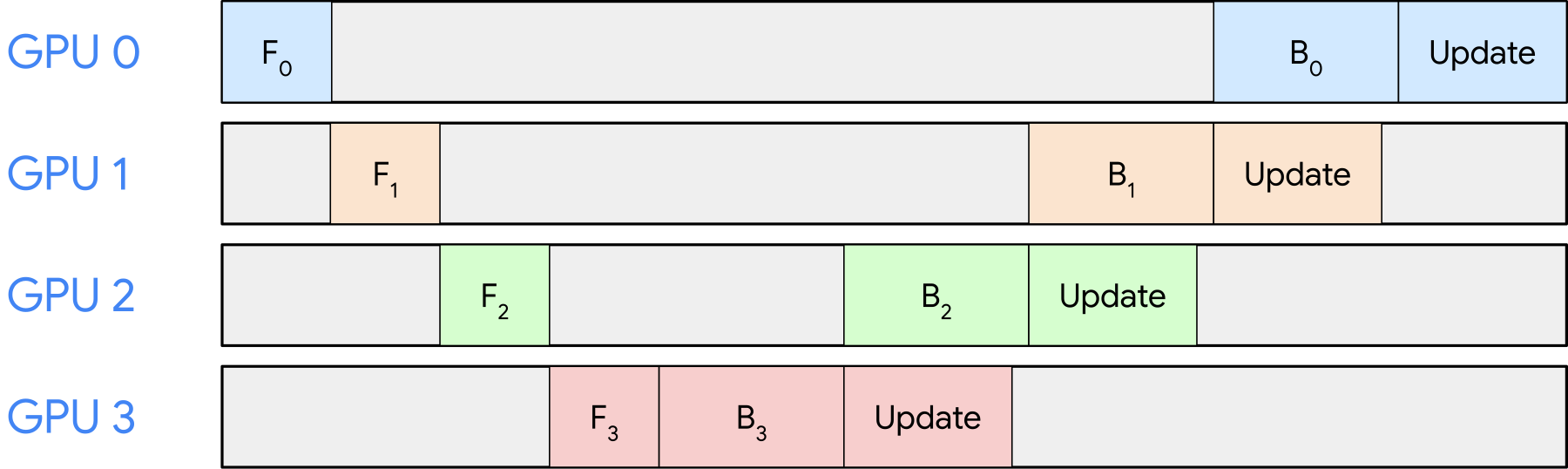

图:朴素四级流水线调度。彩色块为前向、反向与更新,灰色区是等待依赖形成的 pipeline bubble。

Micro-batching:用更多在途样本摊薄填充与排空

缓解空泡的第一步,是把一个 batch 切成 \(M\) 个 micro-batch。\(S_0\) 处理完 micro-batch 0 后立刻把 activation 交给 \(S_1\),自己继续处理 micro-batch 1;流水线填满后,各 stage 可以同时处理不同 micro-batch。

设 stage 数为 \(P\),每个 stage 处理一个 micro-batch 的前向时间都近似为 \(t\),并暂时忽略通信与负载不均衡。前向需要的时间片数是:

\[N_{\mathrm{iterations}}=M+P-1\]

每个 stage 只有 \(M\) 个时间片在处理有效 micro-batch,因此理想前向利用率与空泡比例分别为:

\[U_{\mathrm{forward}}=\frac{M}{M+P-1},\qquad B_{\mathrm{forward}}=\frac{P-1}{M+P-1}\]

可运行配置取 \(P=4\)、\(M=8\),所以理想的有效计算时隙占比为 \(8/11\approx72.7\%\),空泡时隙占比约为 \(3/11\approx27.3\%\)。若不切 micro-batch,四级流水线只有 \(1/4=25\%\) 的时隙承载有效工作。这组公式是根据调度补充的理想推导,不是实测硬件利用率;在这份静态 SPMD 实现里,名义空泡时隙还会执行结果被丢弃的 kernel。真实吞吐也会受到反向成本、通信延迟、最慢 stage、kernel 效率和优化器同步影响。

同样四个 stage,引入 micro-batch 后,有效计算块在时间轴上发生重叠;代价是每个 stage 边界需要更频繁地传输较小的 activation。下图为便于展示取 \(M=4\),后文可运行配置取 \(M=8\),两者的调度规律相同。

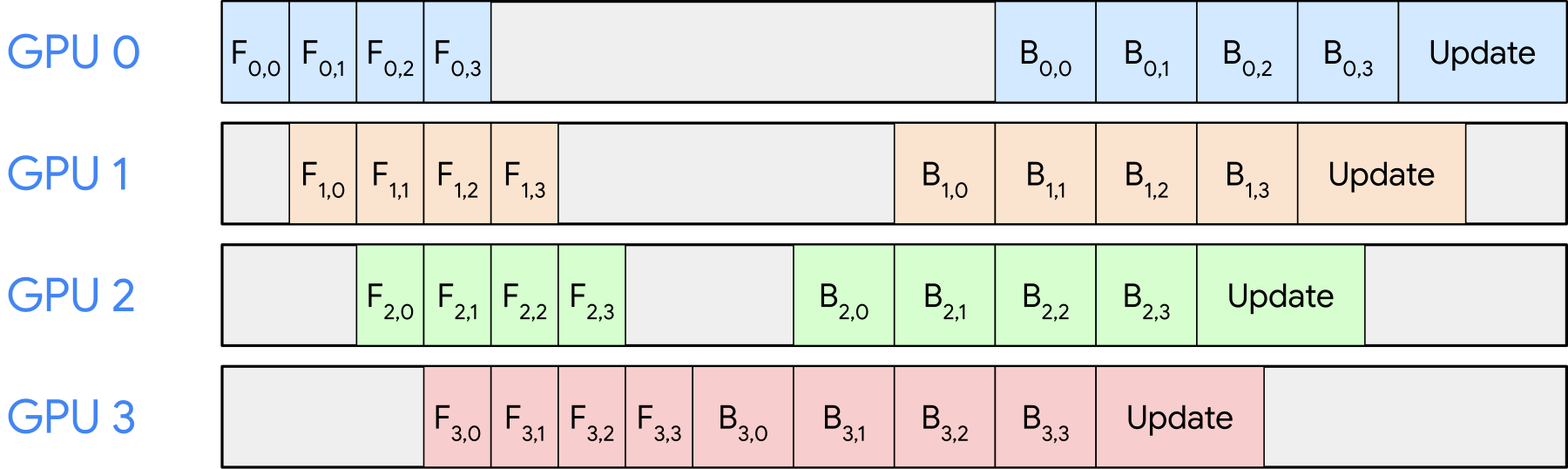

图:Micro-batching 让多个微批次交错推进。图中 M=4,正文可运行配置 M=8,调度规律相同。

四种“batch”不要混在一起

示例把数据并行和流水线并行放进同一个 Mesh。Mesh 是带命名维度的设备网格:这里一维切数据,一维切模型深度。因此一个数字“batch size 128”还不足以判断每台设备实际处理多少样本,必须沿数据轴和时间轴逐层拆开。

层级

本例数值

含义

Global batch

128

一次训练 step 在整个 2D mesh 上覆盖的样本数。

Data-replica local batch

64

data axis 大小为 2,所以每个数据并行副本拿到 \(128/2=64\) 个样本。

Pipeline micro-batch

8 份,每份 8 个样本

每个副本的 64 个样本再切成 \(M=8\) 份,每个时隙传递 \(8\times512\) 的 activation。

Gradient-accumulation minibatch count

1

累积份数为 1,即本例没有额外做梯度累积;它与用于填充流水线的 micro-batch 是两个概念。

因此全局输入形状是 \(x\in\mathbb{R}^{128\times784}\);沿 data axis 分片后,本地输入为 \(x_{\mathrm{local}}\in\mathbb{R}^{64\times784}\)。输入 Dense 投影到 hidden size 512,再切成 8 个 micro-batch:

\[h_{\mathrm{micro}}\in\mathbb{R}^{8\times8\times512}\]

这里第一个 8 是 micro-batch 数,第二个 8 才是每个 data replica、每个流水线时隙中的样本数。

更多工程环节

约束

为什么会成为瓶颈

工程上的下一步

Micro-batch 数量 \(M\)

\(M\) 太小则空泡大;\(M\) 太大又会让单块大小 \(B_{\mathrm{local}}/M\) 过小,降低 kernel 利用率并增加消息次数。

对吞吐、通信和显存做联合 sweep,而不是只套用利用率公式。

Stage balance

流水线稳态吞吐由最慢 stage 决定;Embedding、Attention、MLP、LM head 的成本并不天然相等。

按实测时间而非层数平均切分,并把拓扑感知纳入 placement。

Activation memory

GPipe 风格训练可能要为多个在途 micro-batch 保存 activation,参数省下后 activation 仍可能成为峰值。

结合 nn.remat、activation checkpointing 和更精细的 forward/backward schedule。

通信隐藏

micro-batching 增加 stage 边界消息频率,宽 activation 或慢互联会吞掉并行收益。

重叠通信与计算,减少跨节点边界,并记录真实 bytes 与 duration。

调度策略

本例只构造 GPipe 风格前向流水线,没有显式展示 1F1B、交错 stage 或 looping pipeline。

根据 activation 内存和 bubble 目标选择 1F1B、interleaving 或 looping pipeline。

流水线并行真正改变的不是某个算子的实现,而是模型深度、batch 时间轴和设备拓扑之间的映射。Micro-batching 用更多在途样本把固定的 fill/drain 成本摊薄。

Looping Pipeline:同一组设备为什么要让模型多走一圈

Micro-batching 已经把多个样本送进同一条流水线,但固定的填充与排空成本并没有消失。继续增大 micro-batch 数量 \(M\) 可以摊薄空泡,却会让单个 micro-batch 变小,矩阵乘法更难吃满硬件,collective 与调度次数也随之增加。Looping pipeline 改动的是另一个量:不再让一次 stage execution 包含该设备上的全部连续层,而是把它拆成更短的虚拟 stage,让 activation 在同一组设备上循环多轮。

**Looping 的对象是层到设备的映射。**它没有增加物理设备,也没有改变模型总参数量;同一设备持有多个彼此不连续的虚拟 stage,并在不同时隙切换参数。这里仍不是显式 1F1B 调度。

从连续切层到交错切层

设物理流水线设备数为 \(P\),每台设备持有的虚拟 stage 数为 \(L\)。普通流水线对应 \(L=1\);looping pipeline 一共有 \(PL\) 个虚拟 stage。对于物理 stage 编号 \(s\) 和 loop 编号 \(l\),全局层号可以写成:

\[k=lP+s\]

以 8 层、4 台设备、2 个 loop 为例,普通 placement 是 GPU 0 持有第 0、1 层,GPU 1 持有第 2、3 层;looping placement 则变成 GPU 0 持有第 0、4 层,GPU 1 持有第 1、5 层,依此类推。micro-batch 在第 3 层离开最后一台设备后并未完成模型,而是回到 GPU 0 继续执行第 4 层。下图把连续 placement 与交错 placement 放在一起,可以直接看到“多走一圈”的真实含义。

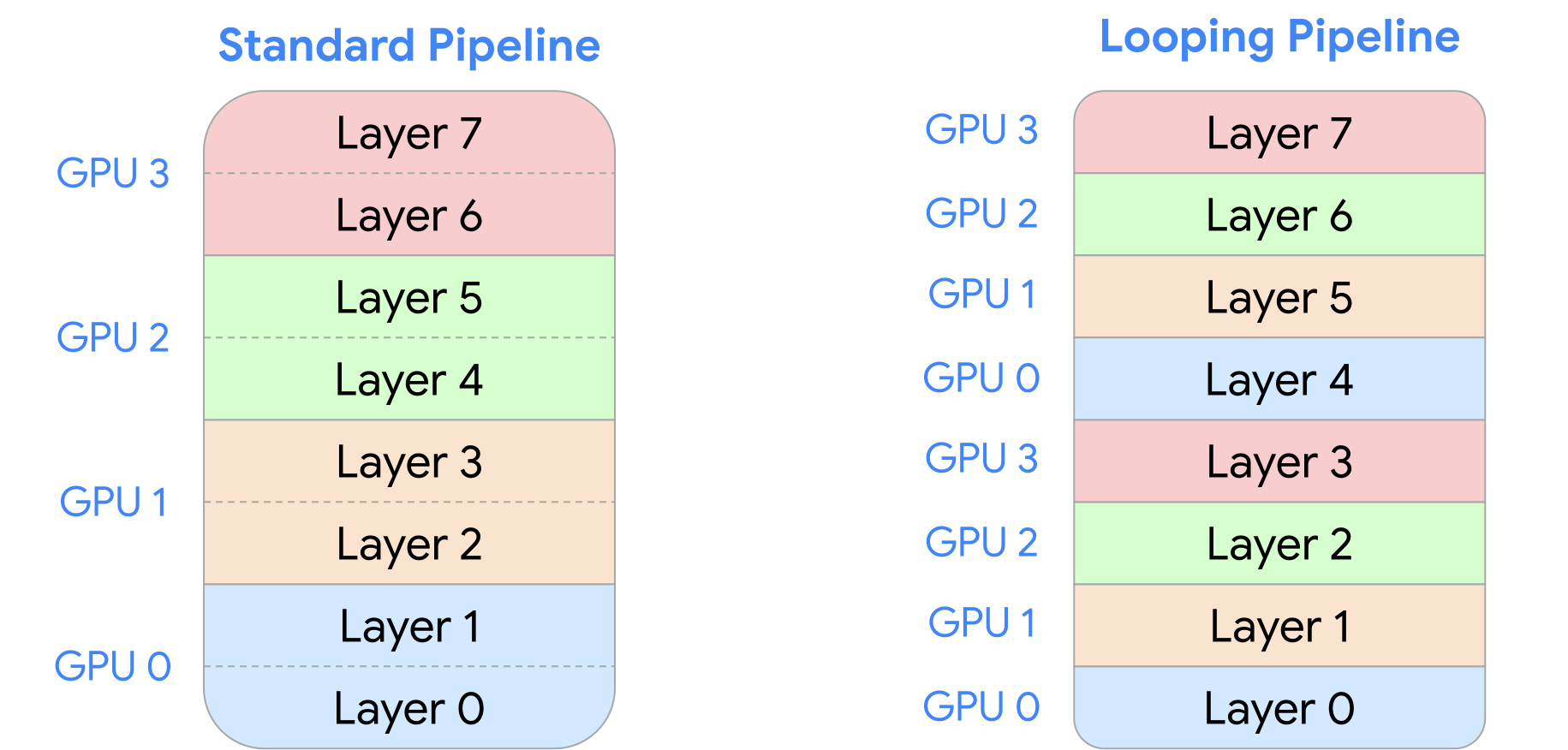

图:连续 placement 与 looping placement 对比(P=4,L=2)。同一设备从持有连续层变为持有相隔 P 层的虚拟 stage。

这种拆法与继续缩小 micro-batch 不同。每个虚拟 stage 虽然只执行原 stage 的一部分层,但矩阵计算仍使用原来的 micro-batch 大小;它缩短的是单个流水线时隙,而不是 GEMM 的 batch 维。

推导空泡

普通流水线的前向时隙数是 \(M+P-1\)。Looping pipeline 把每个 micro-batch 送过 \(L\) 轮,因此有效工作时隙变成 \(LM\);代码中的固定循环长度正是:

\[N_{\mathrm{iter}}=LM+P-1\]

不同 loop 被编排进同一条连续时间线,虚拟循环之间没有单独的排空和重新填充阶段,因此尾部仍是 \(P-1\) 个排空时隙,而不是每轮各付一次空泡成本。当 \(M\ge P\) 时,前一轮回传的 activation 可以与仍在第一轮中推进的其他 micro-batch 交织执行。

对这份 breadth-first 索引实现,\(M\ge P\) **不只是效率建议,也是正确性前提。**首级会在时隙 \(M\) 开始读取第二轮的第一个 buffer slot,而对应 activation 最早到时隙 \(P\) 才从末级返回;若 \(M<P\),首级会先读到尚未更新的旧值。源码只检查 batch 能否整除 \(M\),生产代码还应显式断言这一调度约束。

\[U_{\mathrm{loop}}=\frac{LM}{LM+P-1},\qquad B_{\mathrm{loop}}=\frac{P-1}{LM+P-1}\]

这里的 \(B_{\mathrm{loop}}\) 是空泡占总执行时长的比例;若改用空泡时间与有效计算时间之比,结果则是 \((P-1)/(LM)\)。两种分母不同,后者不能称为“利用率损失”。

若普通物理 stage 的执行时间为 \(t_s\),均匀拆成 \(L\) 段后,每个虚拟 stage 约耗时 \(t_s/L\)。于是两种调度的理想时间可以写成:

\[T_{\mathrm{plain}}=(M+P-1)t_s\]
\[T_{\mathrm{loop}}=(LM+P-1)\frac{t_s}{L}=\left(M+\frac{P-1}{L}\right)t_s\]

默认配置

有效/总时隙

理想有效时隙占比

按原 stage 时间计

普通:\(P=4,M=8,L=1\)

\(8/11\)

\(72.7\%\)

\(11t_s\)

Looping:\(P=4,M=8,L=2\)

\(16/19\)

\(84.2\%\)

\(9.5t_s\)

在这些理想假设下,总时间缩短约 \(1-9.5/11\approx13.6\%\)。这不是实测 GPU utilization,也不是任意模型上的加速承诺;它只说明 looping 没有删除那 \(P-1\) 个空槽,而是把每个空槽从“大 stage”缩短到约 \(1/L\)。下图用 \(P=4,L=2,M=4\) 展示前向与反向的完整时间线,浅灰区域就是仍然存在、但粒度更小的空泡。

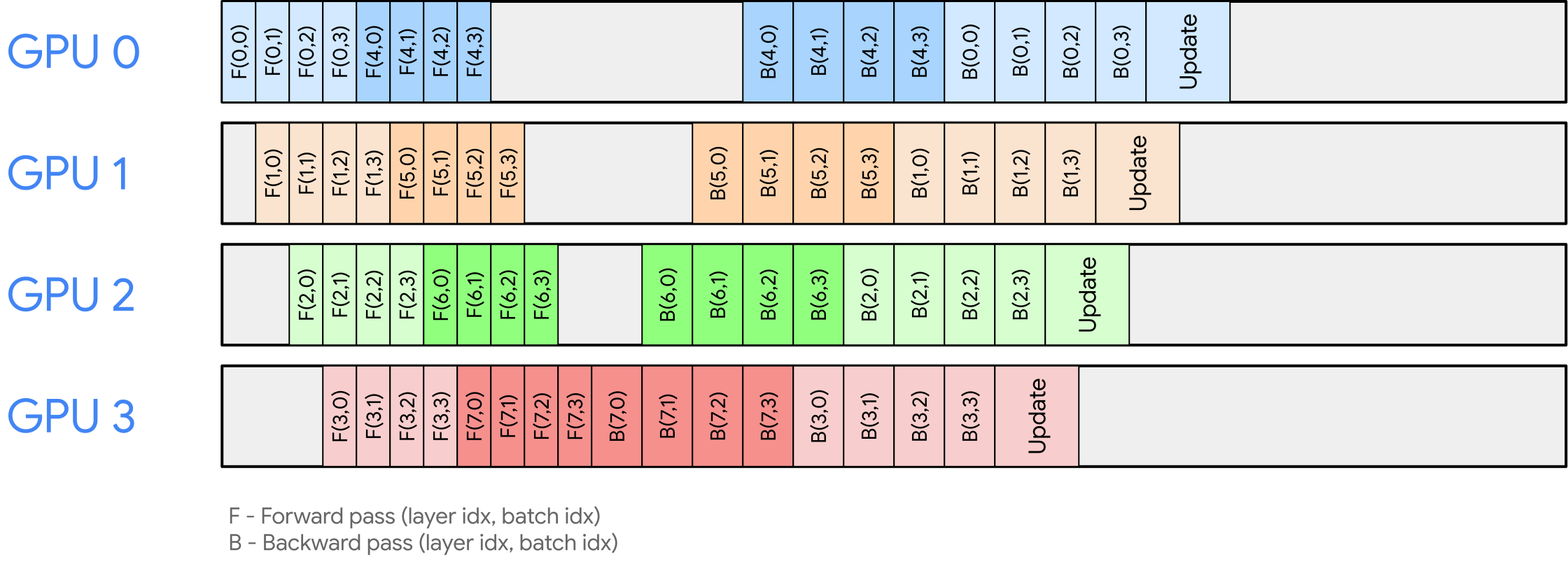

图:Looping Pipeline 的理想化时间线(P=4,L=2,M=4)。虚拟循环共享同一次填充与排空过程,浅灰色仍表示 bubble。

更小的空泡,要用更多通信来交换

对一个 micro-batch,普通流水线只需跨越设备边界 \(P-1\) 次;looping pipeline 必须依次穿过全部 \(PL\) 个虚拟 stage,因此 activation 通信次数变为:

\[C_{\mathrm{plain}}=P-1,\qquad C_{\mathrm{loop}}=PL-1\]

默认配置 \(P=4,L=2\) 时,通信次数从 3 次增加到 7 次,约为原来的 \(7/3\approx2.33\) 倍。每次仍传输本地 micro-batch 的 activation;looping 没有让单条消息更大,却让消息更频繁。

异步 collective 也不是天然免费。下游 stage 的主体计算依赖刚收到的 activation,只有与当前输入无关的工作才可能提前执行;如果互联慢、activation 很宽,或者虚拟 stage 过短,通信就无法被足够多的计算隐藏。理论通信免费与无法充分重叠时的利用率曲线差异很大,如下图所示。

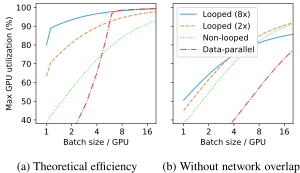

图:通信可以完全重叠与不能充分重叠时的设备利用率差异(来源:Breadth-First Pipeline Parallelism)。

因此算法层、通信层和实现层必须分开判断:算法层把理想有效时隙从 \(M/(M+P-1)\) 提升到 \(LM/(LM+P-1)\);通信层把边界传输从 \(P-1\) 次增加到 \(PL-1\) 次;实现层还要承担动态索引、buffer 更新、循环控制和梯度同步的开销。

Breadth-first 与 depth-first 改变了什么

当 \(M>P\) 时,同一设备既可能继续处理当前虚拟层的下一个 micro-batch,也可能切换到下一虚拟层处理已经绕回来的 activation。两种选择形成不同的调度顺序。

策略

执行顺序

主要系统含义

Breadth-first

一个虚拟层先处理完全部 micro-batch,再切换到本设备的下一虚拟层。

反向时后层的整组梯度更早完成,理论上可提前启动 data-parallel gradient synchronization,并与早层反向重叠。

Depth-first

某个 micro-batch 一旦能进入下一虚拟层,就尽早向模型深处推进。

单个 micro-batch 更早前进,但后层梯度不容易成组完成,较难发挥 breadth-first 的梯度通信重叠潜力。

下面的时间图对比普通 GPipe 调度与 breadth-first looping 调度。后者不仅把空泡切小,还让后层梯度的 reduce 更早出现在时间线上;在各 chunk 等大小且运行时能及时发起异步归约的理想条件下,剩到最后、无法被后续计算隐藏的关键尾部可降到普通大 stage 的约 \(1/L\)。这描述的是未被隐藏的尾部时间,不代表总梯度通信量减少。

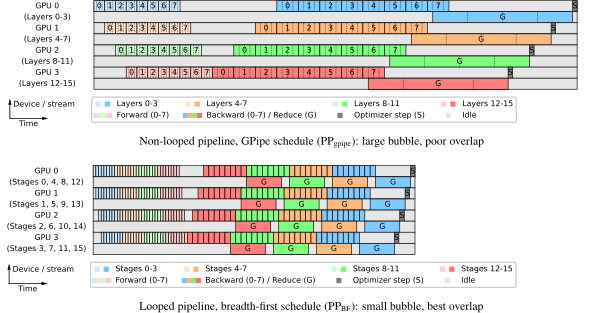

图:Breadth-first looping 调度示意。分层完成的梯度更早具备归约条件,但当前 notebook 尚未实现异步梯度重叠。

Loopback buffer:最后一台设备发回来的值放在哪里

普通流水线中,环形的最后一跳 \(S_{P-1}\rightarrow S_0\) 可以被首级下一时隙的新输入覆盖;looping pipeline 中,这一跳在中间轮次携带的是有效 activation。问题是:当它抵达首级时,首级可能还在处理第一轮剩余的原始 micro-batch,不能立即消费回传值。

实现通常把 inputs 同时用作原始 micro-batch 数组和 loopback buffer。最后一级的 activation 回到首级后,先覆盖对应的 inputs[m];等首级的 input_indices 再次绕回 \(m\),读到的就不再是原始输入,而是该 micro-batch 完成上一轮虚拟 stage 后的 activation。下图用 \(P=4,L=2,M=6\) 专门展开这个缓冲过程;可运行默认配置使用 \(M=8\),机制相同。

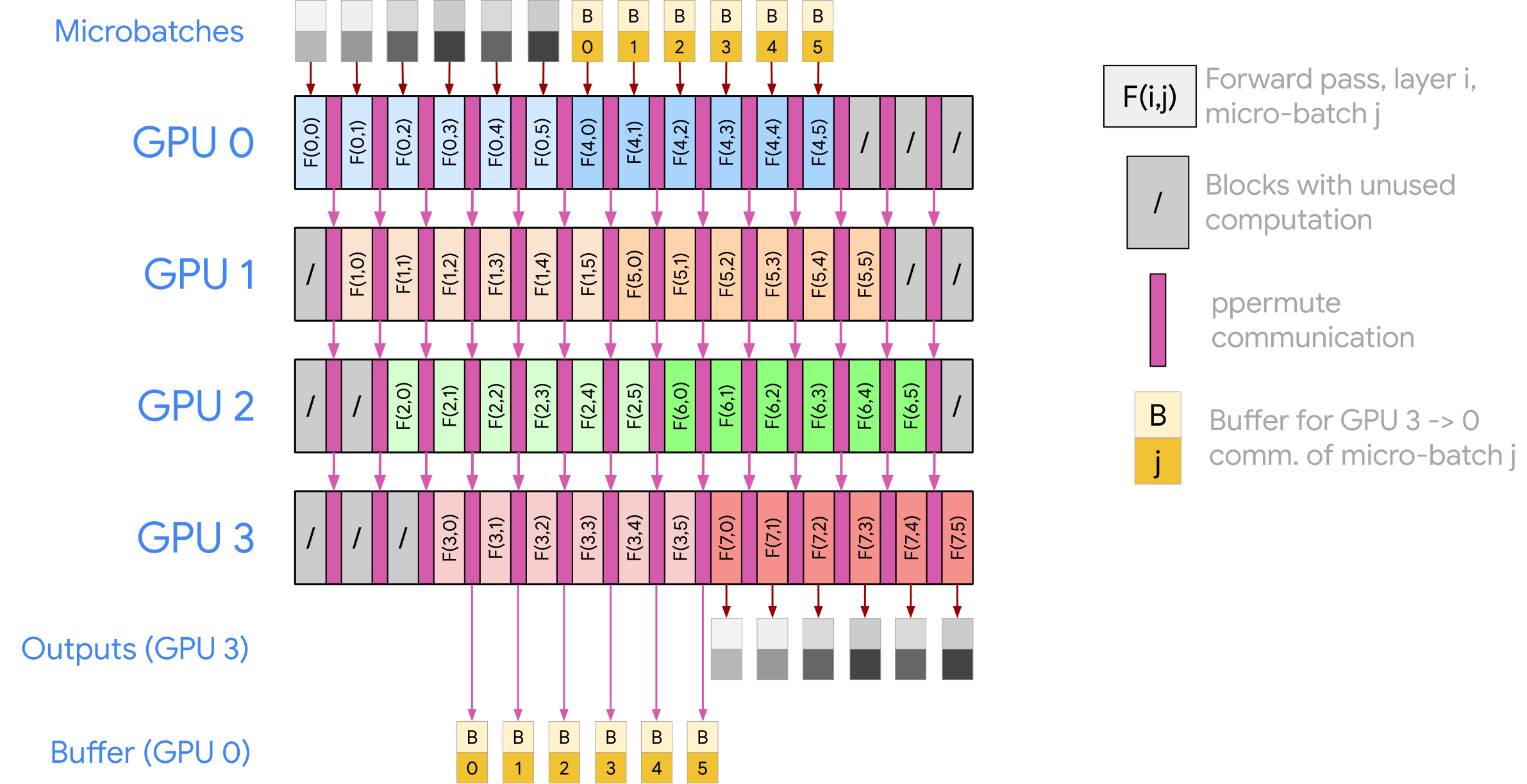

图:Loopback buffer 与索引调度(P=4,L=2,M=6,共 15 个时隙)。回传 activation 先写回输入槽位,再在下一轮被消费。

什么时候值得用 Looping Pipeline

判断维度

更有利的条件

需要警惕的条件

Stage 粒度

普通 stage 很大,能均匀拆成多个等时虚拟 stage。

Embedding、Attention、MLP、LM head 成本悬殊,按层数交错后仍不均衡。

Activation 通信

高速互联,消息相对计算很小,并能与独立工作重叠。

跨节点慢链路、长序列宽 activation 或虚拟 stage 太短。

Micro-batch

\(M\ge P\),且单块仍能维持 kernel 效率。

为了填满流水线把 micro-batch 缩得过小,launch 与 collective 开销占主导。

梯度同步

Breadth-first 能按层尽早触发异步 data-parallel reduce。

像当前实现一样堆叠全部 loop 参数,最终仍要等待全部梯度。

内存

参数分片收益明显,并配合 rematerialization 管理 activation。

大量在途 micro-batch 延长 activation 生命周期,而峰值内存没有被实测。

Looping pipeline 的本质不是“让数据绕圈”这么简单,而是把一个大 stage 拆成更短的虚拟 stage,用环形回传和索引状态机把这些片段排进同一条时间线。它用更多 activation 通信换取更短的空泡,并为 breadth-first 梯度重叠提供机会。是否值得采用,最终要由 stage balance、消息字节数、链路带宽、可重叠窗口和 activation 峰值共同决定。

Expert parallel:MoE 的计算省了,all-to-all 变重

MoE 模型把 FFN 替换成多个专家,每个 token 只路由到少数专家。设 token 表示为 \(x\),router 选择专家 \(e(x)\),专家 \(e\) 位于 rank \(\pi(e)\)。Expert parallel 的任务不是把一个 dense matmul 切成多片,而是把 token 发送到专家所在 rank:

\[x\longrightarrow \pi(e(x))\]

因此 EP 的核心通信是 token dispatch,也就是 all-to-all。它的好处是 expert weights 可以按专家分片,总参数量可以很大,而每个 token 只激活少数专家。问题是通信和负载均衡会变成主角:如果 router 把太多 token 分给同一个 expert,那个 expert 所在 rank 就会拖慢整个 step;如果 all-to-all 拓扑差,即使每个 token 的 FLOPs 降了,wall-clock 也可能不理想。

EP 和 DP、TP 组合时还会有细节。DP replica 往往和 EP group 的划分绑定,否则不同数据并行组里的 token 分布会让专家负载更复杂;TP 和 EP 同时使用时,要小心 attention 侧和 MLP 侧的并行方式不匹配,导致某些阶段空等。MoE 系统的难点就在这里:算法上是 sparse compute,系统上却变成 token routing、capacity、padding/drop、all-to-all overlap 的综合问题。

从路由结果到专家输出:一次 MoE 层到底发生了什么

理解 Expert Parallel(EP)最重要的一步,是把“专家参数放在不同 GPU 上”展开成完整的数据路径。EP 切分的是 expert ownership:每个 rank 只托管一部分专家;它并不天然切开单个 expert 内部的矩阵。如果一个 expert 自身仍然放不进单卡,还需要在 expert 内继续使用 Tensor Parallel(常称 Expert Tensor Parallel)。

典型的 MoE 前向可以按下面的逻辑顺序理解。实际系统可能把 permutation、通信和 combine 融合进同一个 dispatcher,因此 profiler 中未必能看到完全对应的独立 kernel。

  1. **Route。**Router 为每个 token 选出 top-k experts,并给出每条分支的 routing weight。若本 rank 输入 \(t\) 个 token,就会形成最多 \(tk\) 个 token-expert assignments。

  2. **Pack / permute。**实现按目标 rank 和 expert 给 activation 分桶;必要时先交换每个 peer 的 split counts,让接收方知道变长消息的大小。

  3. **Dispatch。**第一次 all-to-all 把 assignments 送到专家所在 rank。本地 expert 的 assignments 不需要穿过 rank 间网络。

  4. **Local expert compute。**接收方再按 expert 聚合输入,以 Grouped GEMM 或 block-sparse kernel 执行各个 FFN。

  5. **Combine。**专家输出经返回方向的交换回到源 rank;随后恢复原 token 顺序,乘 routing weights,并合并 top-k 分支,重新进入 residual stream。

**术语边界:**这里把 dispatch 定义为“去专家”的交换,把 combine 定义为“从专家返回并完成分支合并”的阶段。不同框架可能把 combine 仅用于返回通信,也可能把返回通信、加权与 unpermute 都包含进去。所谓“两次 all-to-all”描述的是典型前向的数据依赖,不保证对应两个独立、可见的 collective kernel。

为什么 top-k 和 EP degree 会直接放大通信

以一个源 EP rank 为视角,该 rank 在 MoE 层入口处有 \(t\) 个本地输入 token activations,activation 宽度为 \(h\),每个 token 路由到 \(k\) 个 experts,EP group size 为 \(p\),每个 activation element 占 \(b\) bytes。则每个通信阶段形成的逻辑 activation payload 为:

\[V_{\mathrm{logical,phase}}=tkhb\]

这个量包含落到本 rank 专家的 assignments。若进一步假设 experts 均匀放置、路由完全均衡,且每个 assignment 落到本 rank 的概率为 \(1/p\),那么每个 rank 在单个阶段真正发到其他 rank 的理想 payload 约为:

\[V_{\mathrm{send,phase}}=tkhb\frac{p-1}{p}\]

dispatch 与 combine 合计,单 rank 的前向网络发送量约为:

\[V_{\mathrm{send,fwd}}\approx 2tkhb\frac{p-1}{p}\]

如果计数器把 send 与 receive 都计入端点流量,在完全均衡时会再乘 \(2\)。因此 profiler 中的 “bytes”、NCCL 的 bus bandwidth 和上式的算法 payload 不能直接混用。这个估算还忽略 routing indices、probabilities、split counts、padding、对齐、协议头、量化 scale、共享专家、TP 通信及不均衡流量;训练反向还要路由 activation gradients,也不能用这个前向公式代表完整 step。

公式给出的两个直接结论很实用:top-2 相比 top-1 几乎把 token-expert assignments 和理想 activation payload 翻倍;而增大 \(p\) 只能降低本地命中比例,不能降低每个 token 需要送往 \(k\) 个专家这一基本成本。更宽的 EP 能分摊 expert weights,却不保证通信更轻。

平均负载不够:capacity、dropless 与真正的长尾

设一个路由批次共有 \(T\) 个 tokens、\(E\) 个 experts。一般 top-k 路由会产生 \(kT\) 个 assignments,因此每个 expert 的理想平均负载为:

\[\mu=\frac{kT}{E}\]

固定容量实现常以 capacity factor \(\alpha\) 预留 expert buffer:

\[C=\left\lceil \alpha\mu\right\rceil\]

这只是常见抽象,具体框架还可能按 local group 或路由策略计算容量。\(\alpha\) 太小,会出现 overflow:超过容量的是 token-expert assignment。top-1 时该分支通常跳过 expert compute 并继续走 residual path;top-k 时也可能只丢其中一个 expert 分支,不能说成“token 从序列中消失”。\(\alpha\) 太大,则可能带来 padding、显存和通信浪费。

Dropless 的含义是所有被路由的 assignments 都得到处理,而不是负载自然均衡。它把“drop 还是 padding”的问题转化为 ragged batches、动态调度、小 GEMM 利用率以及热门 expert 所在 rank 的 straggler。MegaBlocks 用 block-sparse computation 高效处理动态 expert batch;其他实现也可能使用 Grouped GEMM。两条路径都能支持 dropless,但没有消除路由偏斜本身。

所以监控平均值远远不够。至少要同时看每个 expert 的 \(n_e\) 分布,以及负载倾斜:

\[\rho=\frac{\max_e n_e}{\mu}\]

还应观察每 rank 的最大/平均 assignments、P95/P99、零负载 expert 比例、overflow/drop rate、padding ratio,以及跨节点 assignment 占比。Collective 结束时间由最慢的 rank 决定,均值漂亮但尾部很长,step time 仍然会被拖住。负载均衡也不只有 auxiliary loss 一条路;例如 DeepSeek-V3 采用 auxiliary-loss-free balancing,因此工程文档应描述“观察分布与约束”,而不是把某一种 loss 写成唯一答案。

为什么 Grouped GEMM 能救小专家,却救不了慢 rank

一个 rank 通常托管多个 experts,而每个 expert 收到的 token 数 \(n_e\) 不同。第 \(e\) 个 expert 的第一层线性变换可写为:

\[Y_e=X_eW_e,\qquad X_e\in\mathbb{R}^{n_e\times h}\]

若逐 expert 发射 kernel,就会得到许多 M 维很小、形状不同的 GEMM;kernel launch、调度和 Tensor Core 利用率都可能成为瓶颈。Grouped GEMM 把多组独立 GEMM 一起调度,减少逐 expert launch 开销,同时保留各 expert 独立的权重和不同的 \(n_e\)。它不是把所有 experts 拼成一个共享权重的普通大 GEMM,也不是 dropless 的唯一实现方式。

更重要的是,Grouped GEMM 优化的是 rank 内 的不规则计算。如果某个 rank 收到的 assignments 显著多于其他 rank,它仍会更晚完成,后续 combine 仍要等它。判断收益时应同时查看 expert GEMM 的 M 分布、useful FLOPs/s、SM/Tensor Core 利用率,以及 permutation、sorting、prefix-sum、pack/unpack 的时间,不能只看一个看似很高但包含 padded work 的 FLOPs/s。

拓扑与 overlap:通信“被隐藏”不等于通信消失

EP、TP、DP 和 PP 切的是不同对象:EP 决定 expert ownership;TP 切单个 dense layer 或 expert 内部矩阵;DP 切 batch 并复制相应模型分片;PP 按层划分 stage。expert 参数与 dense 参数可能使用不同的数据并行组。实际 process groups 可以正交、嵌套或复用 rank,所以 world size 并不总能机械地写成所有并行 degree 的简单乘积;具体映射必须以框架配置为准。Megatron-Core 的部分 EP+TP 训练配置还要求同时启用 sequence parallelism。

拓扑同样需要进入设计。节点内 NVLink/NVSwitch 与跨节点 RDMA/InfiniBand 的带宽和启动延迟不同。实践中常尽量把高频、细粒度的 EP×TP 通信留在高速互联域,但这只是依赖模型、消息大小和硬件的经验。Hierarchical all-to-all 通过节点内聚合/重排再做跨节点交换来匹配拓扑;它可能减少昂贵的 peer exchanges,却不意味着算法 payload 字节必然下降,而且额外的 pack/unpack 与同步可能在小消息下抵消收益。

Overlap 也不是免费午餐。通信 kernel 会占用 SM、链路、copy engine 或调度资源,本地 expert compute 还必须等待对应输入到达。优化的目标不是“发起了异步通信”,而是缩短 critical path 上仍然暴露的通信尾部。profiling 时应把 dispatch、expert compute、combine、permutation 分开,并区分 exposed communication time 与 overlapped time。

训练、prefill 与 decode 是三种不同的 EP 性能问题

阶段

典型形态

更容易暴露的瓶颈

优先观察

训练

每步 token 多,且有反向传播

双向路由、expert 梯度同步、load balance 与 step straggler

tokens/s、MFU、forward/backward 时间、drop/padding、critical-path 通信

Prefill

单请求 prompt token 多,可形成较大 batch

all-to-all 有效带宽、Grouped GEMM 吞吐、batching

prefill tokens/s、message size、链路利用率、useful FLOPs/s

Decode

每条 sequence 每步通常只生成一个新 token

小消息启动延迟、同步、kernel launch、热门 expert 尾延迟

inter-token latency、P50/P95/P99、每步 active sequences、expert 热点

这也是为什么训练时表现优秀的 dispatcher 不一定适合在线 decode。DeepEP 明确区分面向训练/prefill 的 high-throughput kernels 与面向 decode 的 low-latency kernels。在线服务还可能通过冗余 experts、动态 placement 或限制每个 token 涉及的节点数来控制 P99;但更宽 EP 同时增加参与者和同步成本,延迟并不会随 EP degree 单调下降。

从症状反推瓶颈:一张 EP 排障表

症状

先看什么

常见根因

下一步实验

all-to-all 时间高

逻辑 payload、实际网络 bytes、消息大小、跨节点比例

top-k 高、跨节点路由多、capacity padding、拓扑不匹配

固定 token 数扫描 top-k;比较节点内/跨节点 EP;尝试拓扑感知 placement 或 dispatcher

通信均值正常但 step 有长尾

每 rank 完成时间、\(\rho\)、P99 assignments

热门 expert、rank 级偏斜、慢节点或链路抖动

构造均衡/偏斜路由;检查 expert-to-rank 映射;评估复制或动态 placement

expert compute 很碎

每 expert 的 GEMM M 分布、kernel 数、occupancy

每 expert token 少、逐 expert launch、batch 太小

比较逐 expert 与 Grouped GEMM/block-sparse;增大有效 token batch

吞吐高但 useful FLOPs 低

padding ratio、accepted assignments、有效 FLOPs/s

固定 capacity 过大,计算了大量 padded slots

扫描 capacity factor;比较 padded capacity 与 dropless

开启 overlap 后收益小

timeline 上 exposed tail、SM/链路竞争

依赖未切细、通信与 GEMM 争资源、慢 rank 推迟 combine

按 chunk 重叠并扫 chunk size;分别禁用通信或计算 overlap 建立基线

decode P99 恶化

小消息 latency、active sequences、expert 热点稳定性

EP 过宽、消息过小、热门 expert 或权重驻留不佳

区分 prefill/decode dispatcher;扫描 batch/QPS;评估冗余 expert 与 placement

3D/4D 并行:先让模型放得下,再让 GPU 吃得饱

不同并行策略的名字很多,但可以用“切什么、同步什么、解决什么瓶颈”来统一。

策略

主要切分维度

主要通信

解决的核心问题

DDP / ZeRO-1

batch;ZeRO-1 额外切 optimizer state

每 step 梯度 all-reduce 或 reduce-scatter 加 all-gather

扩大吞吐,部分降低 optimizer state 显存

FSDP / ZeRO-3

参数、梯度、optimizer state

参数 all-gather,梯度 reduce-scatter

让更大模型状态放进多卡

Pipeline parallel

层深度

相邻 stage 传 activation 和 gradient

按层分摊参数和计算,适合跨节点

Tensor parallel

层宽度、head、MLP hidden

层内 activation all-reduce/all-gather/reduce-scatter

切分单层大矩阵,通常依赖节点内高速互联

Sequence / Context parallel

sequence length

sequence shard exchange,KV 或 attention 状态交换

降低长上下文 activation/KV 压力

Expert parallel

expert

token dispatch all-to-all

支撑大总参数 MoE,同时控制每 token 计算

实际大模型训练很少只用一种并行方式。常见的 3D parallelism 指 data parallel、tensor parallel、pipeline parallel 的组合;MoE 和长上下文场景会再加 expert parallel 或 context parallel,形成 4D 甚至更多维度的并行配置。

一个可操作的经验顺序是:

  1. 先让模型放进显存。节点内优先考虑 TP 或 EP,跨节点考虑 PP,或者根据带宽选择 ZeRO-3/FSDP。

  2. 模型放得下以后,再用 DP 扩大总 GPU 数和训练吞吐。

  3. 如果 batch size 太小导致通信占比高,用 gradient accumulation 增大 effective batch size,让每次同步摊到更多 token 上。

可以把总 GPU 数写成多个并行维度的乘积:

\[N_{\mathrm{GPU}}=N_{\mathrm{DP}}\cdot N_{\mathrm{TP}}\cdot N_{\mathrm{PP}}\cdot N_{\mathrm{EP}}\cdot N_{\mathrm{CP}}\]

这个公式的意义不是要求每个维度都出现,而是提醒我们:每加一个并行维度,都在改变某类状态的归属和某类通信的频率。TP 增大后,单层参数和 activation 压力下降,但每层 collective 更重;PP 增大后,单卡层数下降,但 bubble 和 stage 通信更重要;DP 增大后,吞吐上升,但全局 batch、梯度同步和优化稳定性需要重新核算;EP 增大后,expert weights 更容易放下,但 all-to-all 和负载均衡成为关键;CP 增大后,长上下文更可承受,但 attention/KV 的跨 rank 交换更复杂。

真实模型的配置也能印证这些直觉。DeepSeek V3 使用 pipeline parallel、expert parallel 和 ZeRO-1,并强调 1F1B all-to-all overlap;Llama 3 405B 量级会组合较大的 DP、TP/SP 和 PP;Gemma 2 使用 ZeRO-3、TP/SP 与 DP;Mixtral 8x22B 这类 MoE 模型会把 TP、PP、EP 放在一起;长上下文模型或长上下文训练阶段会引入更大的 CP。

模型或配置

DP

TP/SP

EP

PP

CP

DeepSeek V3

ZeRO-1 语义

\(1\)

\(64\)

\(16\)

未固定

Llama 3 405B

\(128\)

\(8\)

\(0\)

\(16\)

\(1\)

Gemma 2

\(768\)

\(8\)

\(0\)

\(0\)

\(0\)

Mixtral 8x22B

\(2\)

\(4\)

\(8\)

\(4\)

\(1\)

Nemotron 3 Super 120B-A12B 长上下文

未固定

\(2\)

\(64\)

未固定

\(64\)

Qwen 3 Megatron 配置

未固定

\(2\)

\(32\)

\(8\)

\(1\)

训练数据准备

使用 tokenizer 将训练语料转换成token ids 对应的一维numpy array,在numpy array中按batch_size 随机选取间隔一个token的sequence pair分别作为 input 和 target

def get_batch(x: np.ndarray, batch_size: int, context_length: int, device: str) -> tuple[torch.Tensor, torch.Tensor]:
    """
    Generates a batch of input and target sequences from the tokenized data.

    Args:
        x: A numpy array of token IDs.
        batch_size: The number of sequences in a batch.
        context_length: The max length of each sample sequence.
        device: The PyTorch device to place the tensors on (e.g., 'cpu', 'cuda:0').

    Returns:
        A tuple containing the input and target sequences as PyTorch tensors.
    """
    # Generate random starting indices for the batches
    ix = torch.randint(0, len(x) - context_length, (batch_size,))

    # Create the input and target sequences
    input_seqs = torch.stack([torch.from_numpy(x[i : i + context_length].astype(np.int64)) for i in ix])
    target_seqs = torch.stack([torch.from_numpy(x[i + 1 : i + 1 + context_length].astype(np.int64)) for i in ix])

    # Move the tensors to the specified device
    return input_seqs.to(device), target_seqs.to(device)

(opt) Data Parallel 多卡初始化

def set_random_seed(seed: int, rank: int):
    global_seed = seed

    seed_to_use = global_seed + rank

    torch.manual_seed(seed_to_use)
    torch.cuda.manual_seed_all(seed_to_use)
    np.random.seed(seed_to_use)
    random.seed(seed_to_use)

    torch.backends.cudnn.deterministic = True
    torch.backends.cudnn.benchmark = False

def _setup_process_group(rank, world_size, backend):
    os.environ["NCCL_DEBUG"] = "NONE"
    os.environ["MASTER_ADDR"] = "localhost"
    os.environ["MASTER_PORT"] = "12390"
    if torch.cuda.is_available():
        device_count = torch.cuda.device_count()
        local_rank = None
        if device_count > 0:
            local_rank = rank % device_count
            torch.cuda.set_device(local_rank)
        else:
            raise ValueError("Unable to find CUDA devices.")
        device = f"cuda:{local_rank}"
    else:
        device = "cpu"
    dist.init_process_group(backend, rank=rank, world_size=world_size)
    return device


def _cleanup_process_group():
    # Synchronize before we destroy the process group
    dist.barrier()
    dist.destroy_process_group()

Checkpoint

checkpoint 则是训练系统的恢复点。一个合格 checkpoint 至少包含三类状态:model 的 state_dict、optimizer 的 state_dict、当前 iteration。只保存模型权重不够,因为 AdamW 的 moment state 和学习率 schedule 都依赖历史 step;如果丢掉 optimizer state,恢复后的训练曲线会发生明显偏移。

让学习率按照余弦函数的周期变化,从初始值缓慢衰减到最小值,再可选地重启(warm restart),模拟 “先探索、后精调” 的过程。

def save_checkpoint(
    model: torch.nn.Module,
    optimizer: torch.optim.Optimizer,
    iteration: int,
    out: str | os.PathLike | typing.BinaryIO | typing.IO[bytes],
) -> None:
    obj = {
        "model": model.state_dict(),
        "optimizer": optimizer.state_dict(),
        "iteration": iteration,
    }
    torch.save(obj, out)


def load_checkpoint(
    source: str | os.PathLike | typing.BinaryIO | typing.IO[bytes],
    model: torch.nn.Module,
    optimizer: torch.optim.Optimizer | None = None,
) -> int:
    obj = torch.load(source)
    model.load_state_dict(obj["model"])
    if optimizer and "optimizer" in obj:
        optimizer.load_state_dict(obj["optimizer"])
    iteration = obj["iteration"]
    return iteration
